هندویل cnc سی ان سی handwheel شش محور 5 ولت با سیم axis 6

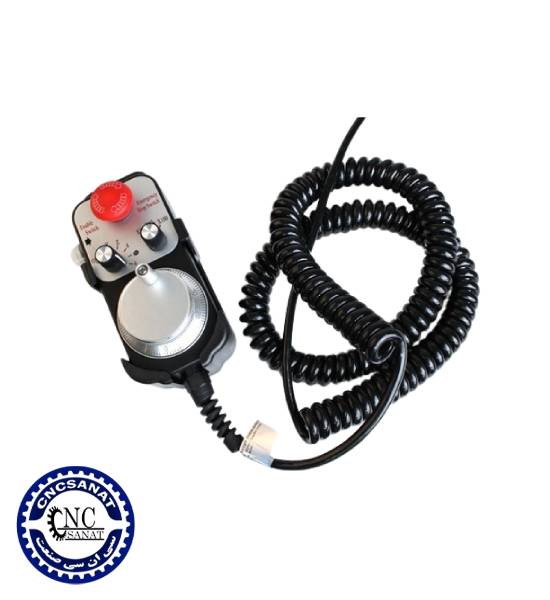

هندویل CNC ریموت دستگاه سی ان سی 6 محور سیم دار مخصوص انواع کنترلر

در ماشین افزار و دستگاه های CNC جهت حرکت محورها بصورت کنترل شده و دقیق با گام های مشخص 1 ، 10 و 100 در مد MANUAL  یا MPG  از یک کنترل پرتابل(قابل حمل) استفاده می شود .

البته این موضوع بصورت یک اینکودر زاویه ای که بصورتهای زیر مورد استفاده قرار می گیرد .

• ثابت بر روی پانل اپراتوری
• هندویل سیمی
• هندویل بی سیم

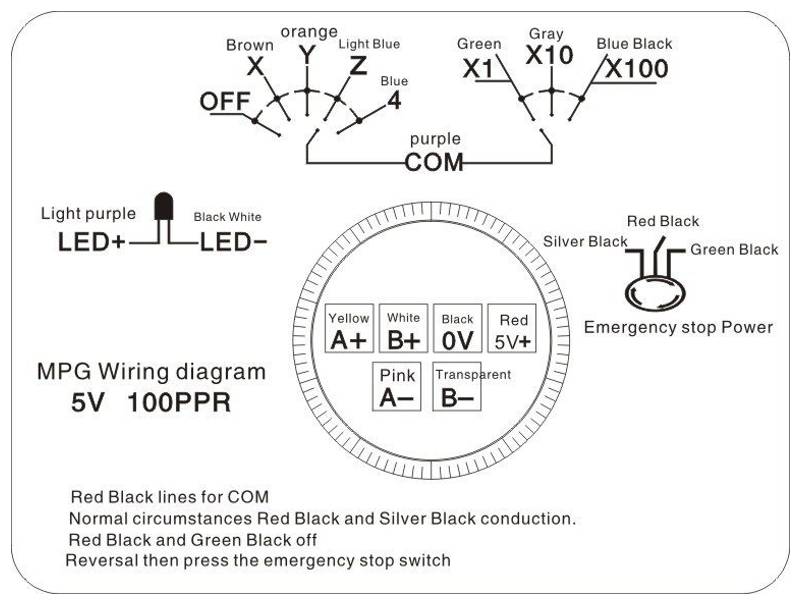

دلایل کاربرد هندویل

دلیل اصلی نیاز به هندویل در ماشین افزار  ، بحث تنظیم و تسهیل در مماس گرفتن محورها با قطعه کار و تعیین مختصات مورد نیاز G54  و … می باشد، و به جهت تسلط بر حرکت محورها و کنترل حرکت بصورت دقیق و مشاهده حرکت از نزدیک دلیل دیگر استفاده از هندویل می باشد .

البته با تجهیزاتی بنام TOOL PRESETTER  عمل مماس کردن براحتی و بصورت اتوماتیک قابل انجام می باشد.

روش کار با هند ویل

عموما هندویل دارای سه گام بصورت1 و 10 و 100 و قابلیت انتخاب محور مورد نیاز بصورت  X,Y,Z , 4^TH,…  را دارا می باشد .

شکل 4 :

در بعضی از ماشین افزار ها انتخاب رنج و محورها مانند هندویل بر روی پنل اپراتوری تعبیه شده است و در نوع دیگر بصورت پندانت که همه موارد و فرمانهای مورد نیاز دیگر  بصورت یکجا و پرتابل در نظر گرفته شده است

شکل 5 :

جهت کار با هندویل ابتدا SELECTOR MODE را در مد MANUAL  یا  MPG  براساس ضرورت قرار داده و با انتخاب محور مورد نظر ، گام حرکت مورد نیاز ست می نمائیم و با توجه به جهت حرکت +  و –  بر روی هندویل محور آماده حرکت می باشد .
