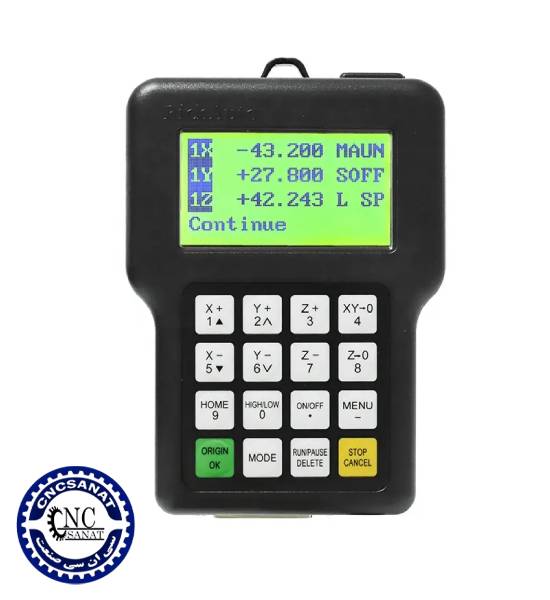

کنترلر dsp دی اس پی سه محور 3 axis ریچ اتو RichAuto مدل A11 (کنترلر cnc سی ان سی)

کنترلر CNC ریچ اتو

برند RichAuto از پردازنده‌های DSP به عنوان سیستم پردازش مرکزی کنترلرهای خود استفاده می‌کند به همین علت است که این محصولات از لحاظ سرعت پردازش از سیستم­های PLC بهتر هستند. این کنترلرها با قابلیت نصب و کاربرد اسان و همچنین به دلیل پشتیبانی از رابط usb و U-disk و کارت حافظه، عملیات آفلاین را با سرعت بالایی اجرا می‌کنند.

از مشخصات کلی این سی ان سی کنترلرها می‌توان به موارد زیر اشاره کرد:

• کنترل محورهای XYZA
• پورت ورودی و خروجی به تعداد 8 عدد قابل توسعه تا 32 عدد
• پشتیبانی از G-code استاندارد، دستورات با فرمت PLT، سازگار با نرم‌افزارهای رایج CAM مانند Type3، Art CAM، UG، Pro E، Master CAM، Cimatron، Wentai و ….
• مجهز به سیستم پردازش ولتاژ تغذیه. این سیستم در زمان کاهش یا قطع ولتاژ به صورت خودکار اطلاعات لازم را ذخیره میکند این اطلاعات شامل نام فایل اجرایی، خط جاری در حال اجرا، سرعت اجرا و آستانه حرکت اسپیندل است. در هنگام اتصال دوباره برق، کاربر میتواند انتخاب کند که عملیات قبلی را ادامه دهد و یا عملیات جدید اجرا شود.
• قابلیت ذخیره 8 برنامه اجرایی متفاوت و انتخاب بین آن‌ها
• قابلیت ذخیره 9 سیستم مختصاتی مختلف. هر سیستم مختصاتی میتواند دارای نقطه صفر متفاوت برای عملیات باشد.
• امکان تنظیم فرکانس و سرعت حرکت اسپیندل به صورت آنلاین در حین اجرا
• حالت manual دستی برای حرکت پیوسته، استپ و فاصله
• پشتیبانی از M-code، F-code و ….
• حافظه داخلی 512 مگابایت

CNC کنترلر ریچ اتو چهار محوره به صورت مجموعه‌ای از موارد زیر در دسترس است:

• یک کنترلر حرکت دستی با قابلیت استفاده از کلیدهای ترکیبی برای عملیات‌های مختلف

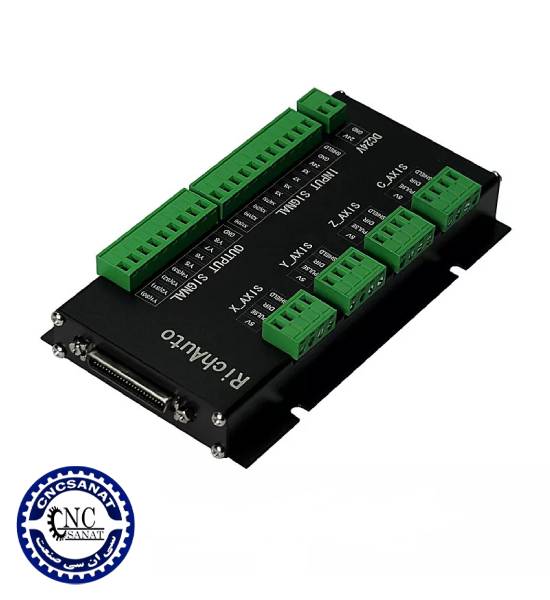

• بُرد رابط برای اتصال ورودی ها و خروجی ها (تغذیه ورودی: 24 ولت 3 آمپر)
• کابل دیتا 50 پین
• کابل اتصال USB

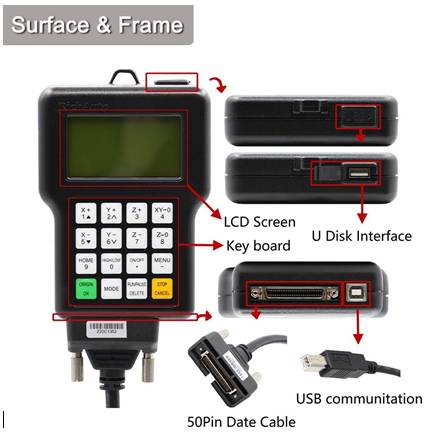

مشخصات هندویل کنترلر  Rich Auto

نحوه سیم بندی برد IO

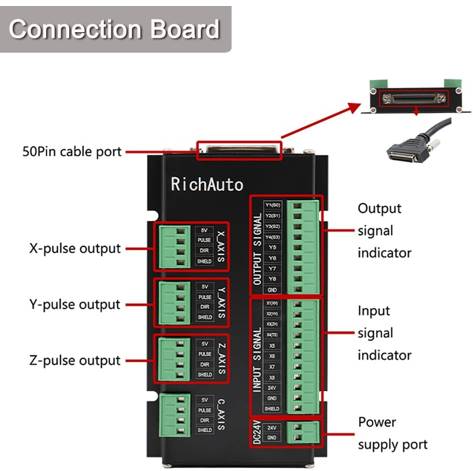

معرفی پورت های خروجی و ورودی برد IO

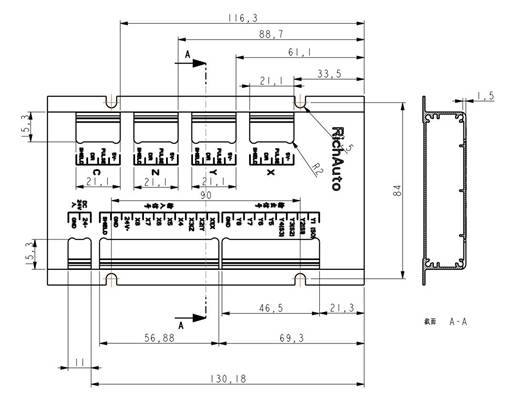

نقشه شماتیک برد IO
