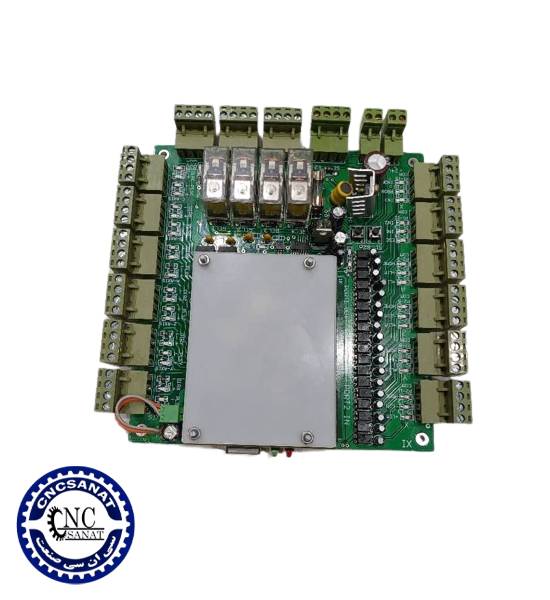

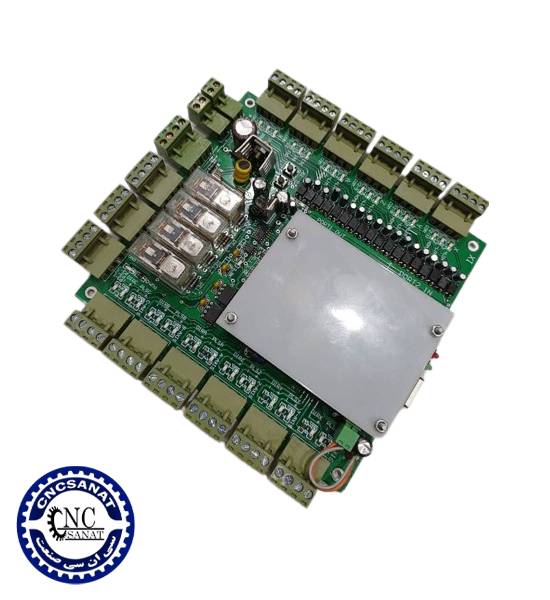

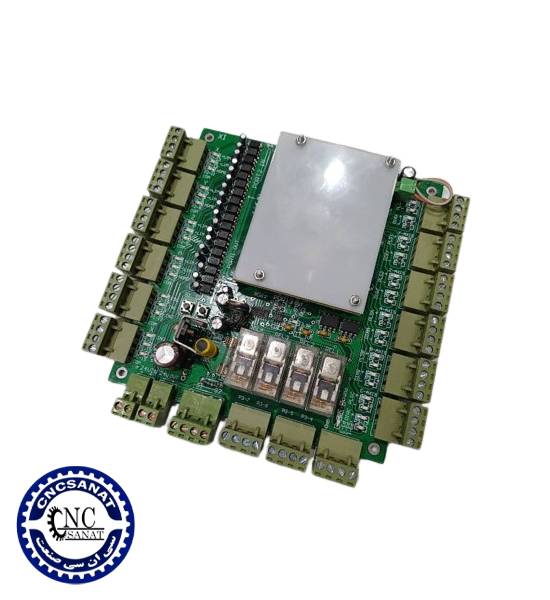

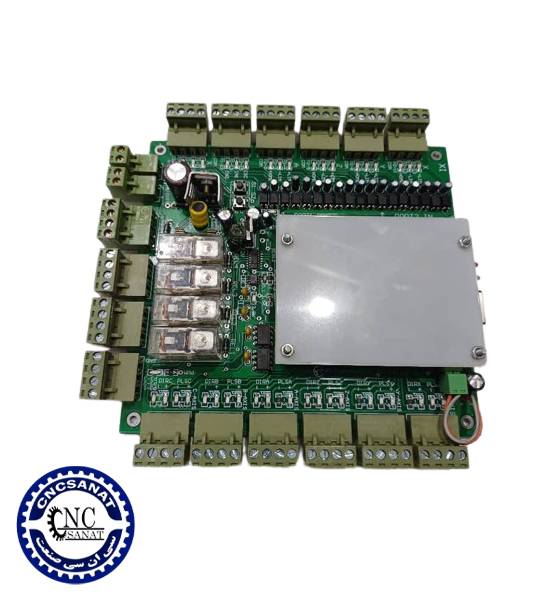

برد رابط کنترلر شش محور smoothStepper

مشخصات برد کنترلر شش محور smoothStepper

• قابلیت استفاده از نرم افزار MACH3 و MACH4
• 18 ورودی شامل ESC    HOME    LIMIT
• 6 محور خروجی همزمان و چهار محور به صورت پیش فرض با نرم افزار MACH3 , MACH4
• صفر تا PMW  خروجی 10 ولت آنالوگ برای کنترل دور موتور
• 4 عدد رله کنترل خروجی و دو خروجی مجزا
• ورودی ها ایزوله شده با اپتوکوپلر
• به کارگیری برد SmoothStepper

در مورد برد رابط 6 محور اسموت استپر

برد اسموت استپر دارای سه پورت 25 پین می باشد که هر پورت شامل تعدادی پین ورودی و تعدادی خروجی میباشد که در برد واسط شش محور تعدادی ورودی و تعدادی خروجی در نظر گرفته شده است.

تنظیمات اتصال به شبکه

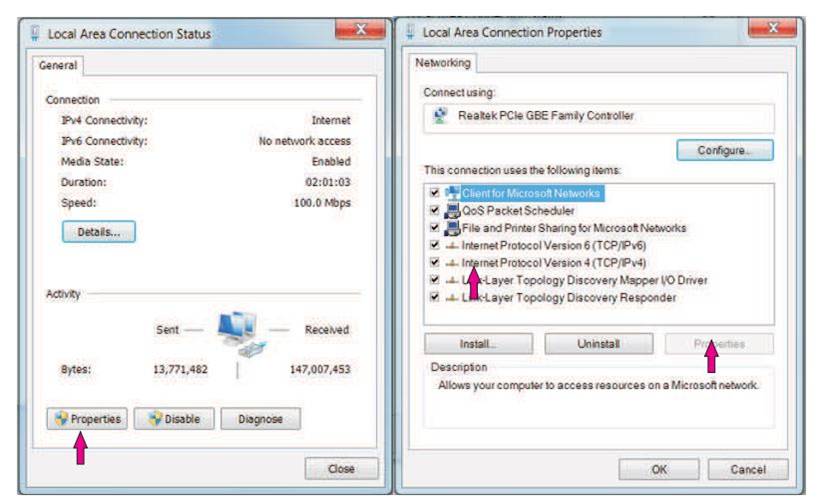

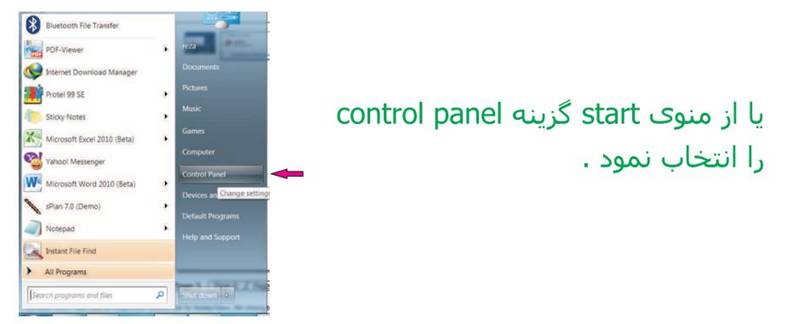

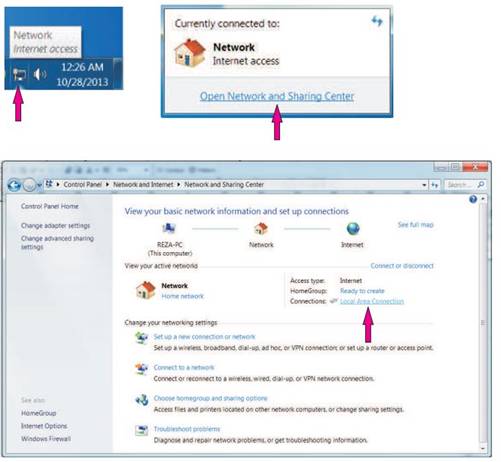

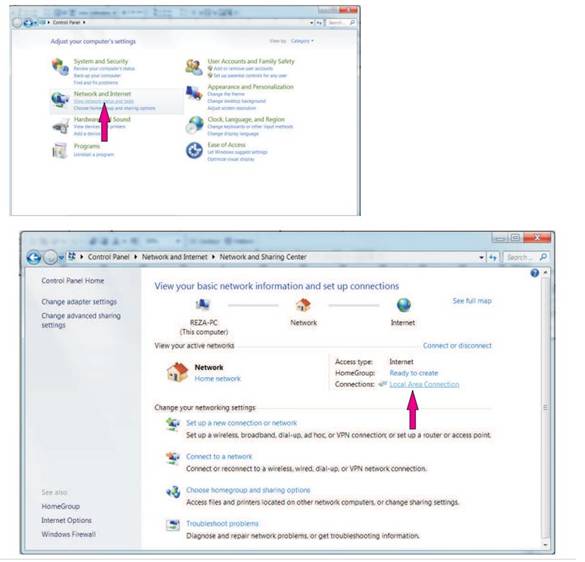

جهت تنظیم ارتباط کامپیوتر با کارت شبکه لازم است تنظیمات مربوط به شبکه انجام شود. برای تنظیم شبکه میتوان از پنجره پایین دسکتاپ گوشه سمت راست کنار منوی ساعت به قسمت تنظیمات Network  دسترسی پیدا کرد. یا می توان از منوی Start  گزینه Control panel  را انتخاب نمود سپس مطابق با شکلهای ارائه شده تنظیمات را انجام داد .

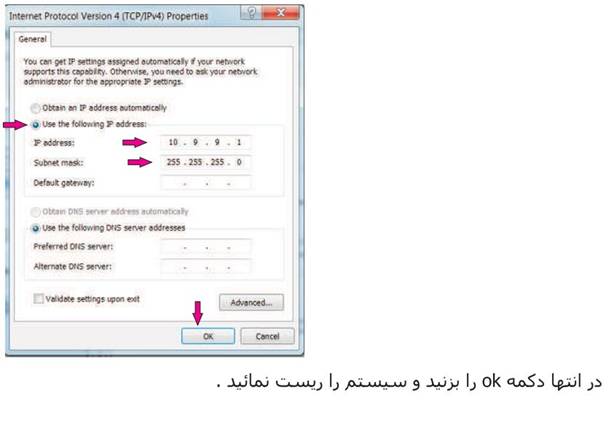

در قسمت ip 10.9.9.1 وارد میشود.

در قسمت Subnet mask 255.255.255.0 وارد می شود و با دکمه ok  تائید می گردد.
