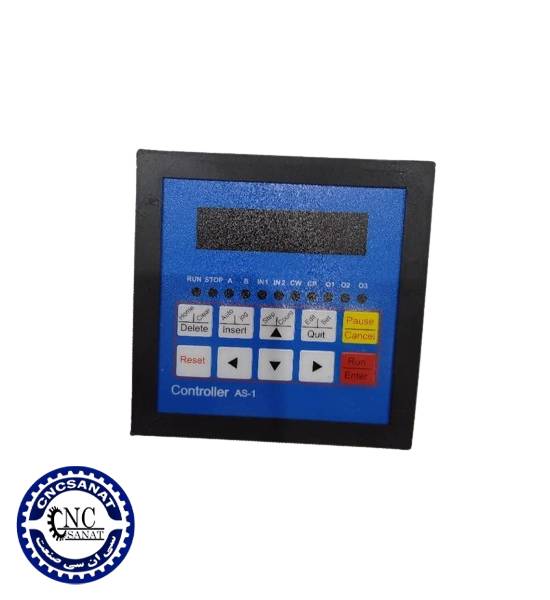

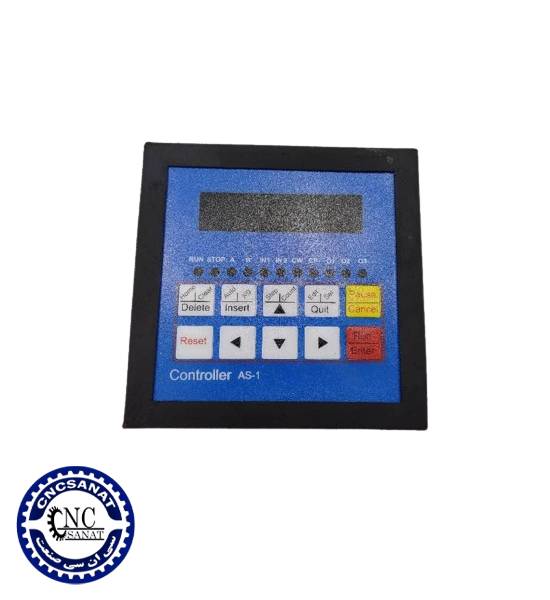

کنترل حرکت تک محور با خروجی پالس مدل AS-01 مناسب کنترل سروو و استپر

کنترلر تک محور برای کنترل استپر یا سرو موتور می باشد که با ارسال فرمان پالس و دایرکشن یک موتور را به همراه یک محور جرخنده یا یک محور حرکتی خطی را به حرکت در می آورد.

این دستگاه جایگزین اقتصادی خوب به جای PLC می باشد و هزینه قابل ملاحضه ای در پروژها را  کاهش می دهد .

این دستگاه به دو صورت Manual  و Automatic   کار می کند در حالت دستی مقادیر وارد حافظه مربوطه می شود و در حالت اتوماتیک خطوط برنامه 100 خط برنامه ریزی می شود و در هر خط دستور مورد نیاز انتخاب شده و وارد خط برنامه بعدی می شود .

دستورات اجرایی ساده هستند و نیاز به داستن دانش خاصی نیست .

این کنترلر به عنوان جایگزینی برای PLC برای فرمان به درایو میکرواستپ در ماشین آلات صنعتی بکار می‌رود و در دو وضعیت حرکت‌های متوالی با تعداد پالس قابل تعریف و حرکت نامحدود با سرعت قابل تنظیم عمل می‌کند. از دیگر امکانات این کنترلر می‌توان به قابلیت تولید پالس برای ایجاد حرکت‌های متوالی با امکان تعریف تعداد پالس و سرعت و جهت و شتاب برای هر مرحله از حرکت اشاره کرد. کنترلر تک محور AS-01 قابلیت تولید پالس نامحدود برای حرکت‌های چرخشی پیوسته با RPM قابل تنظیم را دارد و دارای خروجی‌های Clock و Direction و Motor Free برای اعمال به درایوهای میکرواستپ استاندارد و درایوهای سروموتور صنعتی می‌باشد.

این کنترلر دارای قابلیت فعال سازی انتظار برای میکروسوئیچ پیش از هر مرحله از حرکت و تعریف تاخیر قابل برنامه‌ریزی پیش از هر مرحله از حرکت است. کنترلر تک محور دارای مد حرکت دستی برای تنظیم محل شروع حرکت از طریق صفحه کلید می‌باشد و دارای رله خروجی قابل برنامه‌ریزی برای فعال شدن در هر مرحله دلخواه است. قابلیت‌های دیگر کنترلر تک محور  شتاب گیری قابل تنظیم موتور برای غلبه بر اینرسی بار و امکان اعمال فرمان شروع حرکت از صفحه کلید یا کنتاکت خارجی می‌باشد همچنین این کنترلر امکان تعیین جهت چرخش موتور از طریق کنتاکت خارجی در مد حرکت پیوسته نامحدود را دارد و دارای برد صفحه کلید و نمایش مجزا برای نصب روی تابلو کنترل است.

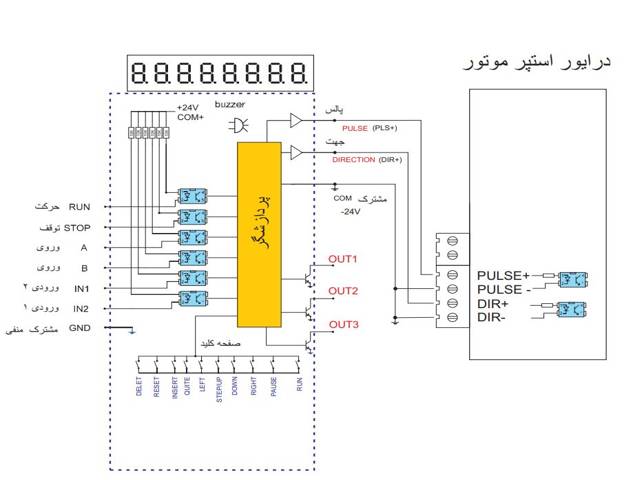

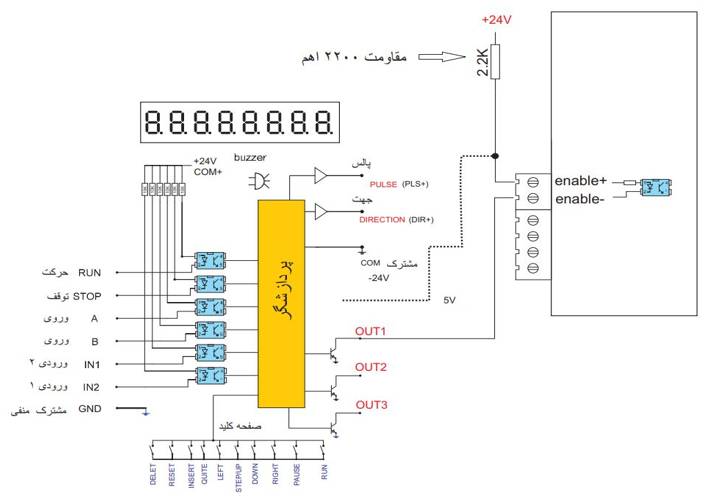

نحوه سیم کشی کنترلر به درایو استپ موتور
