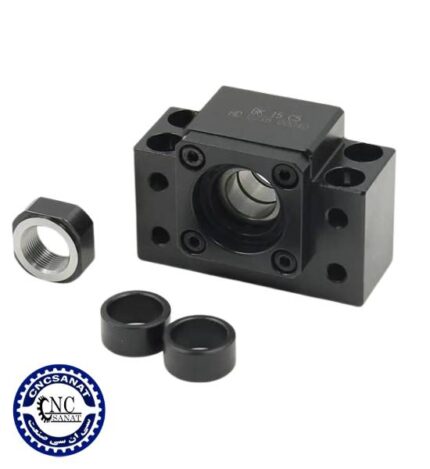

یاتاقان بال اسکرو مدل BF12 ساخت چین قطر داخلی 12 میلیمتر
- برند : متفرقه چین
- کشور سازنده : چین
- مدل : BF12
- مورد استفاده : یاتاقان ایستاده سمت آزاد
- نوع و سایز پیچ مورد استفاده : M4
این محصول ، یاتاقان بال اسکرو مدل BF12 می باشد که ساخت کشورچین می باشد . یاتاقان بال اسکرو از قطعات پر مصرف و بسیار کاربردی در سیستم های انتقال حرکت خطی است که بدون شک از مهم ترین قطعات در این نوع پروژه ها می باشد . قطر این یاتاقان 12 میلی متر و دارای 60 میلی متر طول ، 43 میلی متر ارتفاع و 20 میلی متر ضخامت می باشد . بلبرینگ به کار رفته در این محصول بسیار با کیفیت و جنس بدنه این یاتاقان ، پلاستیک مشکی رنگ می باشد .
کاربرد یاتاقان بال اسکرو
امروزه همزمان با پیشرفت تکنولوژی در صنایع و کاربردی تر شدن سیستم های حرکت خطی ، قطعات به کار رفته در آنها نیز در حال ارتقا می باشد که نمونه ای از این پیشرفت ها ، ساخت بال اسکرو ها بعد از لیداسکرو ها است . حال پیشرفت بال اسکرو ها ، بستری را برای ساخت قطعات توسعه دهنده ی آن ها فراهم می آورد که از جمله این قطعات ، یاتاقان بال اسکرو است که قطعه ای بسیار کاربردی می باشد. یاتاقان بال اسکرو می تواند در دو سر پیچ بال اسکرو قرار بگیرد و ضمن تحمل بار بال اسکرو ، از لقی ها و لرزش های احتمالی جلوگیری می کند . شما می توانید از یاتاقان بال اسکرو در ساخت دستگاه های CNC ، پرینتر های سه بعدی و سیستم های بالا بر استفاده کنید . سوراخ های تعبیه شده بر روی یاتاقان ها این قابلیت را به شما می دهند تا آنها را در انواع سطوح دلخواه خود نصب کنید.
نقاط قوت :
کیفیت ساخت مناسب ، وزن سبک ، دقت بالا ، بلبرینگ با کیفیت
نقاط ضعف :
آسیب پذیری در برابر گرد و غبار
خصوصیات ابتدا و انتها بال اسکرو
ابتدا و انتها بال اسکرو نقش ثابت نگه داشتن میله ماشین کاری شده را دارد مقدار بار انتقالی از موتور توسط ابتدا و انتها مهار می شود.
- کاهش لقی سیستم
- دقت بالا
- قیمت مناسب
- افزایش طول عمر قطعه
اجزاء تشکیل دهنده ابتدا و انتهای بال اسکرو:
سیستم ساپورت بال اسکرو از دو بخش ابتدا و انتها تشکیل شده است.
در قسمت ابتدا بلبرینگ هایی قرار دارد که برای چرخش شفت مناسب می باشند.
این بلبرینگ ها استحکام بالا و گشتاور پایین دارند و مقابل محور شفت قرار می گیرند.
معمولا در این قسمت از بلبرینگ های سری هفت هزار استفاده می شود زیرا قابلیت مهار نیروی غیر محوری را دارند و از انتقال این نیرو به شفت موتور و آسیب دیدن آن جلوگیری می کنند.
در قسمت انتها بلبرینگ هایی با شیار عمیق قرار دارند که معمولا از سری شش هزار می باشند.
این بخش با جلوگیری از نشت روغن، ورود گرد و غبار و مواد خارجی باعث افزایش عمر شفت می شود.
مشخصات محصول :
| مدل | BF12 |
| سایر ویژگی ها | یاتاقان ایستاده سمت آزاد |
| نوع و سایز پیچ مورد استفاده | M4 |
| نوع یاتاقان | BF 12 |
| قطر داخلی یاتاقان (میلیمتر) | 12 |
| وزن | 0.35 گرم |
دیدگاهها
هیچ دیدگاهی برای این محصول نوشته نشده است.
