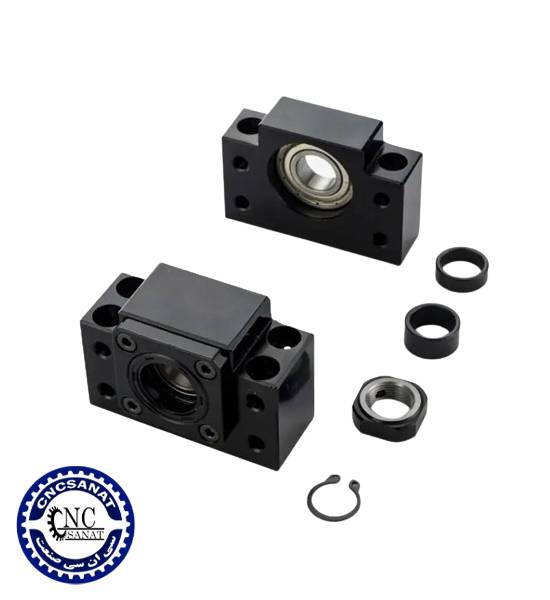

یاتاقان بال اسکرو مدل BK30 ساخت چین قطر داخلی 30 میلیمتر

بال اسکرو از پر کاربرد ترین تجهیزات مورد استفاده در صنعت و به ویژه اتوماسیون صنعتی به شمار می رود. از این قطعه به منظور تبدیل حرکت دورانی موتور به حرکت خطی استفاده می شود. به دلیل استفاده از ساچمه درون ساختار مهره، حرکت مهره بر روی پیچ بسیار نرم و با کمترین اصطکاک و نیروی مقاوم همراه خواهد بود. ساختار و شکل پیچ و مهره بال اسکرو به گونه ای است که حرکت بسیار دقیق و نرمی را ممکن می کند و کنترل حرکت در دقت های بالا با استفاده از این سیستم امکان پذیر خواهد بود. تولید کنندگان مختلفی در سراسر دنیا به تولید و عرضه ی بال اسکرو می پردازند که شرکت های آلمانی، آمریکایی، ژاپنی، چینی و تایوانی از معروف ترین تولید کنندگان این قطعه به شمار می روند. یاتاقان بال اسکرو به منظور تحمل وزن میله بال اسکرو و وزن وارد بر آن معمولا در ابتدا و انتهای میله نصب شده و همچنین مانع از لرزش و لقی های احتمالی می گردد. نمونه ی حاضر دارای کیفیتی بسیار مطلوب و برطرف کننده ی نیازهای طراح و سازندگان دستگاه ها با دقت قابل قبولی می باشد.

خصوصیات ابتدا و انتها بال اسکرو

ابتدا و انتها بال اسکرو نقش ثابت نگه داشتن میله ماشین کاری شده را دارد مقدار بار انتقالی از موتور توسط ابتدا و انتها مهار می شود.

• کاهش لقی سیستم
• دقت بالا
• قیمت مناسب
• افزایش طول عمر قطعه

اجزاء تشکیل دهنده ابتدا و انتهای بال اسکرو:

سیستم ساپورت بال اسکرو از دو بخش ابتدا و انتها تشکیل شده است.
در قسمت ابتدا بلبرینگ هایی قرار دارد که برای چرخش شفت مناسب می باشند.
این بلبرینگ ها استحکام بالا و گشتاور پایین دارند و مقابل محور شفت قرار می گیرند.
معمولا در این قسمت از بلبرینگ های سری هفت هزار استفاده می شود زیرا قابلیت مهار نیروی غیر محوری را دارند و از انتقال این نیرو به شفت موتور و آسیب دیدن آن جلوگیری می کنند.
در قسمت انتها بلبرینگ هایی با شیار عمیق قرار دارند که معمولا از سری شش هزار می باشند.
این بخش با جلوگیری از نشت روغن، ورود گرد و غبار و مواد خارجی باعث افزایش عمر شفت می شود.

مشخصات محصول :
