درایور استپر موتور برند لیدشاین (Leadshine) 4.2 آمپر دو فاز مدل DM556E

یک درایو استپر دیجیتال با طراحی ساده و راه اندازی آسان است. این استپر درایو با پیاده‌سازی فناوری کنترل پله‌ای پیشرفته Leadshine قادر است موتورهای پله‌ای 2 فاز و 4 فاز را با گشتاور بهینه و گرمایش و نویز کم موتور، به آرامی تغذیه کند. ولتاژ کاری آن 20-50VDC است و می تواند تا 5.6 آمپر جریان خروجی دهد.
تمام میکرو استپ و جریان خروجی از طریق سوئیچ های DIP انجام می شود. بنابراین  DM542E برای کاربردهایی که نیاز به کنترل گام و جهت ساده موتورهای پله ای NEMA 34 , 23 , 24  دارند، گزینه های ایده آلی هستند.

مشخصات فنی درایور استپر موتور DM556E

مشخصات فنی درایور استپر موتور DM556E

1. کنترل گام و جهت (PUL/DIR)
2. ولتاژ ورودی  (18-50 VDC) & (24-48 VDC) توصیه می شود
3. حداکثر فرکانس ورودی پالس 200 کیلوهرتز
4. 16رزولوشن میکرو استپ 200-51200 از طریق سوئیچ های DIP
5.  8 تنظیم جریان خروجی 1.8&5.6 A از طریق سوئیچ های DIP
6. کاهش جریان بی باری به 50% یا 90% انتخاب از طریق SW4
7. تنظیم خودکار برای مطابقت با موتورهای پله ای NEMA 24,23
8. ضد تشدید برای گشتاور بهینه، حرکت صاف فوق العاده، گرمایش کم موتور و نویز
9. شروع نرم بدون “پرش” هنگام روشن شدن
10. ورودی های ایزوله نوری با ولتاژ 5 یا 24 ولت
11. خروجی خطا
12. حفاظت در برابر ولتاژ و جریان بیش از حد

کاربرد درایور استپر موتور DM556E

درایو پله ای DM556E برای استپر موتور 2 فاز (1.8 درجه) یا 4 فاز (0.9 درجه )   NEMA 34 , 23 , 24  هیبریدی طراحی شده است.

موتورهای پله ای می توان آن را به راحتی در بسیاری از صنایع CNC ، پزشکی، اتوماسیون، بسته بندی …) مانند X-Y استفاده کرد. میزها، ماشین‌های حکاکی، ماشین‌های لیبل‌زنی، آسیاب‌ها، پلاسما، برش‌دهنده‌های لیزری، دستگاه‌های انتخاب و قرار دادن و .. . عملکرد عالی، طراحی ساده و راه اندازی آسان آن را برای بسیاری از برنامه های کاربردی نوع کنترل گام و جهت ایده آل می کند.

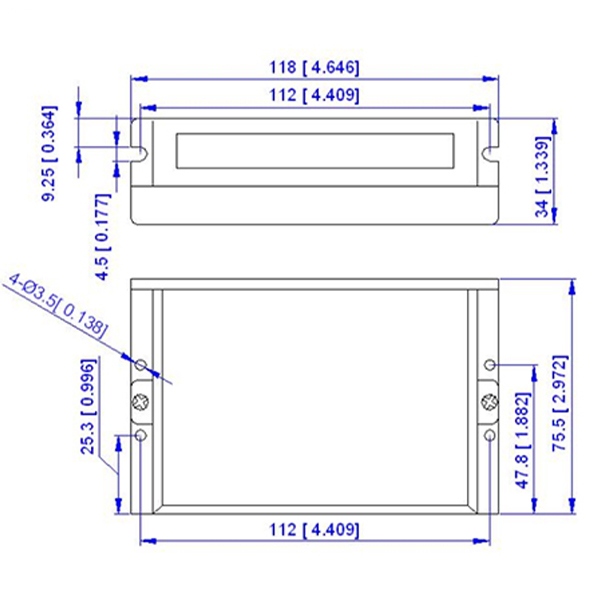

مشخصات فنی درایور استپر موتور  DM556E

انواع درایور استپ موتور

درایو دوفاز

این درایورها برای موتور های استپ موتور پله ای دوفاز مناسب هستند. آنها معمولا ارزان تر و ساده تر از درایور های سه فاز هستند.

درایو سه فاز

این درایور ها مناسب برای موتورهای پله ای سه فاز هستند.آنها گشتاور و دقت بیشتری نسبت به درایوهای دوفاز ارائه می دهند.همچنین حرکت نرم تری دارند.

مشخصات محصول

برند های محبوب درایور استپ موتور DM556E

• برند سی دبلیو CW
• برند لیدشاین LEADSHINE
• برند دلتا DELTA
• برند جی ام سی JMC

انتخاب درایو استپ موتور مناسب به عوامل گوناگونی همچون جریان خروجی، تعداد فاز تحت پوشش درایور، ولتاژ خروجی، برند و قیمت آن بستگی دارد. با توجه به وجود طیف وسیعی از درایو استپ موتورها در بازار، شما می توانید پس از در نظر گرفتن همه جوانب و کاربرد مورد نیاز خود مناسب ترین درایو استپ موتور را انتخاب کنید .جهت اطلاع از قیمت و مشاوره برای خرید درایو مورد نیاز خود می توانید به وبسایت  www.cncsanat.com مراجعه نمایید یا تماس بگیرید.

دانلود PDF محصول
