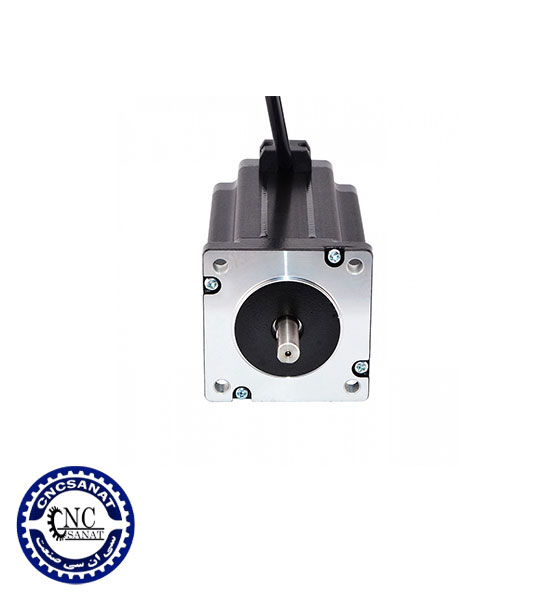

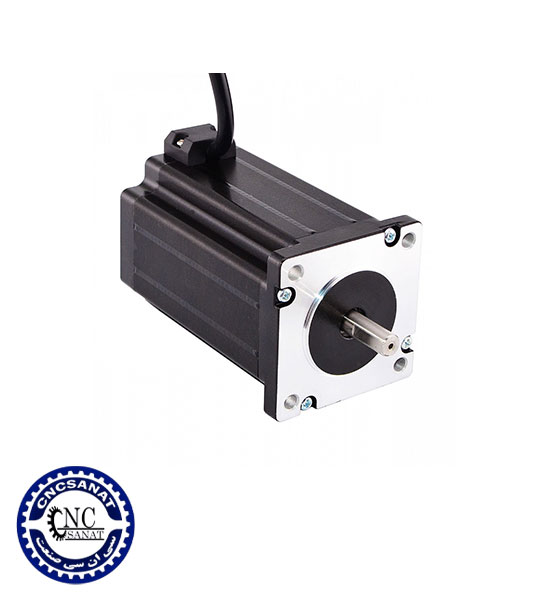

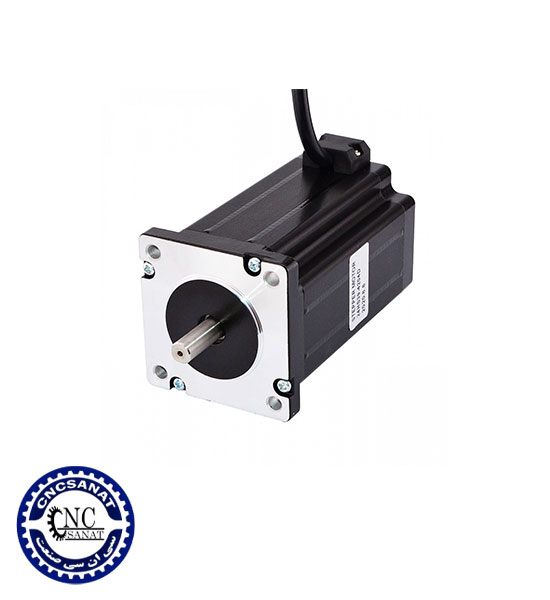

استپ موتورنما 23 گشتاور (kg.cm 22 (CW مدل 22PH57

برند : لیدشاین (CW) ساخت چین
مدل : 57PH22
طول : 82 mm
قطر شفت : : 8 میلیمتر
دوفاز
سایز فریم NEMA 23
گشتاور نگهداری2.2 نیوتن متر
اندازه شافت 8 میلی متر
دقت بالا، گرمایش موتور کم و لرزش کم

مقايسه

افزودن به علاقه مندی

دسته: استپ موتور

توضیحات

توضیحات

فهرست مطالب

استپ موتور دوفاز مدل 22PH57 برند CW نوعی موتور الکتریکی هشت سیم است که به دلیل داشتن ویژگی های رقابتی به طور گسترده مورد تحسین قرار گرفته است . این استپ موتور به دلیل گشتاور بالا، کیفیت مطلوب، تولید صدا و لرزش کمتر، عملکرد دینامیکی خوب و قابلیت اطمینان در صنایع گوناگونی به کار گرفته می شوند.

استپ موتور 22PH57 با شدت جریان 3 آمپر کار می کند. دارای دقت حرکت بالا و زاویه گام 1.8درجه است و برای کابردهایی مانند چاپگرهای سه بعدی، ماشین های حکاکی، تجهیزات ویدیوئی، ماشین آلات دیجیتال، سی ان سی کوچک و سایر تجهیزات اتوماتیک که به دقت و قدرت بالایی نیاز دارند مورد استفاده قرار می گیرد.

همچنین دارای سرعت بالا و مقاوم در برابر افزایش دما تا 50درجه سانتی گراد می باشد. اندازه طول موتور 82 میلی متر و وزن آن 1.2 کیلوگرم است.

گشتاور استپ موتور 22CM57 ، بالا و تا حدود 2.2 نیوتن متر است. همه این ویژگی ها باعث می شوند استپ موتور 22CMPH57 برای کاربردهایی که به قدرت بالا نیاز دارند، مناسب باشد.

قطر شفت موردنیاز برای استپ موتور22 PH57 ، شفت گرد 8 میلی متر است.

مشخصات محصول استپ موتور CW مدل 22PH57

Model No

Step
Angle
(°)

Rated
Voltage
(V)

Rated
Current
(A)

Phase
Resistance
(Ω)

Phase
Inductance
(mH)

Holding

Torque
(Kg.cm)

Detent
Torque
(g.cm Max)

Rotor
Inertia
(g.cm²)

Motor
Length
(mm)

Leads No.

Motor
Weight
(Kg)

57HS82-3004

1.8

4.2

1.4

700

510

1.2

درایور مناسب برای استپ موتور 22PH57

برای راه اندازی استپ موتور 22PH57 به درایور مناسب نیاز دارید. در حال حاضر، درایور های مختلفی در بازار موجود است که هر کدام ویژگی ها و قابلیت های خاص خود را دارند. برای انتخاب درایور مناسب، می توانید نیاز های خاص خود را در نظر بگیرید.

CWD556

یک درایور دوفاز، با طراحی ساده ساخت کشور چین می باشد که برای کنترل استپ موتورهای دوفاز و چهارفاز طراحی شده است. این درایور از الگوریتم کنترل پیشرفته و فناوی موج سینوسی خالص برای عملکرد روان و دقت بالا استفاده می کند. ولتاژ ورودی 20 تا 50 VDC و جریان خروجی آن 6.5 آمپر است. قابل اتصال به یک استپ موتور می باشد. همچنین از قابلیت های حفاظتی مثل حفاظت در برابر اضافه جریان، ولتاژ و گرمای بیش ازحد نیز برخوردار می باشد.

مزیت استپ موتور 8سیم نسبت به بقیه استپ موتورها چیست؟

استپ موتورهای هشت سیم، که به موتورهای دو فاز هیبریدی نیز معروف هستند، در مقایسه با سایر انواع استپ موتورها، مزایای قابل توجهی ارائه می دهند:

افزایش گشتاور و نرمی حرکت

به دلیل سیم پیچی مجزا برای هر نیمه سیم پیچ، امکان پیکربندی موتور در حالت های مختلف سری یا موازی، وجود دارد.

این امر منجر به افزایش گشتاور در دوره های پایین و حرکت نرم تر و روان تر موتور می شود.

قابلیت تنظیم سرعت و دقت

این استپ موتورها به گونه ای طراحی شده اند، که دقت بالایی را ارائه می دهند. با تنظیم تعداد پالس های ارسالی به موتور، می توان سرعت و دقت حرکت رابه طور دقیق کنترل کرد.

کاهش لرزش و صدا

طراحی دوفاز هیبریدی، لرزش و صدای موتور را به طور قابل توجهی کاهش می دهد. عملکرد آرام و کم صدا، این موتورهارا برای کاربرد هایی که نیاز به سکوت دارند ایده آل می کند.

قابلیت اطمینان بالا

استپ موتورهای 8 سیم به دلیل عدم وجود جاروبک، عمرمفید طولانی و قابلیت اطمینان بالا دارند. نیاز به نگهدای و تعمیر کم این موتورها را به یک انتخاب مقرون به صرفه برای کاربر های صنعتی تبدیل می کند.

کنترل آسان

با انتخاب درایور مناسب، می توان به راحتی استپ موتور 8 سیم را کنترل کرد.

استپ موتورهای 8 سیم با ارائه طیف وسیعی از مزایا، به یک انتخاب محبوب برای کاربردهای متفاوتی تبدیل شده اند. شما نیز می توانید، با توجه به نیازهای خاص خود از آنها بهره مند شوید.

مشخصات فنی استپ موتور CW مدل 22PH57

Item	Specifications
Step Angle Accuracy	±5%
Resistance Accuracy	±10%
Inductance Accuracy	±20%
Temperature Rise	80℃ Max
Ambient Temperature	-20℃～+50℃
Insulation Resistance	100MΩMin.500VDC
Dielectric Strength	500VAC for one minute
Shaft Radial Play	0.02Max.(450g-load)
Shaft Axial Play	0.08Max.(450g-load)

درباره برند CW

این شرکت از سال1995 تاسیس شده است و به عنوان یک تولید کننده و صادر کننده بزرگ استپ موتور و داریور در چین شناخته می شود. محصولات CW در طیف گسترده از کاربرد ها، مورد استفاده قرار می گیرد. و به دلیل کیفیت بالا، قیمت مناسب و خدمات پس از فروش به یک انتخاب محبوب برای کاربران استپ موتور در سراسر جهان تبدیل شده است.
