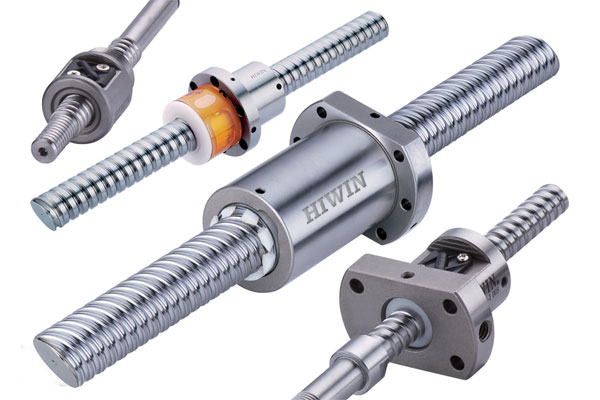

بال اسکرو (Ball Screw) چیست؟
بال اسکرو (Ball Screw) یکی از اجزای کلیدی در سیستمهای انتقال حرکت و قدرت است که در صنایع مختلف به کار میرود. از آنجایی که این مقاله قرار است به عنوان یک مقاله تخصصی و علمی مورد استفاده قرار گیرد، در ادامه با دقت بیشتری به جنبههای مختلف این مکانیزم پرداخته خواهد شد.
بال اسکرو سیستمی مکانیکی است که برای تبدیل حرکت چرخشی به حرکت خطی یا بالعکس استفاده میشود. این سیستم از یک شفت پیچدار و تعدادی بلبرینگ تشکیل شده که در یک مسیر مخصوص درون شیارهای پیچ حرکت میکنند. کارکرد اصلی بال اسکرو کاهش اصطکاک و افزایش دقت در انتقال نیرو است.
در دهههای اخیر، بال اسکروها به دلیل کارایی بالا، دقت، و طول عمر زیاد، در صنایع خودروسازی، پزشکی، هوافضا، و ابزارهای ماشینکاری به شدت مورد استفاده قرار گرفتهاند.
اجزای اصلی بال اسکرو
یک سیستم بال اسکرو از سه جزء اصلی تشکیل میشود:
- پیچ (Screw): پیچی که دارای شیارهای هلیکال (Helical) یا مارپیچی است و نقش اصلی را در انتقال نیرو بازی میکند.
- مهره (Nut): مهرهای که در درون آن بلبرینگها قرار دارند و شیارهای داخلیاش با شیارهای پیچ مطابقت دارند.
- بلبرینگها (Ball Bearings): این بلبرینگها که بین پیچ و مهره قرار میگیرند، وظیفه انتقال حرکت و نیرو را بر عهده دارند و با کاهش اصطکاک، کارایی سیستم را افزایش میدهند.
اصول عملکرد بال اسکرو
به این شکل عمل میکند که با چرخش پیچ، بلبرینگها در مسیر شیارها حرکت میکنند و باعث جابجایی مهره در طول شفت میشوند. این حرکت خطی با دقت و سرعت بالایی انجام میشود، چرا که بلبرینگها اصطکاک تماس بین پیچ و مهره را به حداقل میرسانند. به همین دلیل، راندمان مکانیکی بال اسکرو معمولاً بالای ۹۰٪ است که بسیار بیشتر از انواع دیگر پیچهای مکانیکی مانند پیچهای دندانهدار یا پیچهای ذوزنقهای است. همچنین شنا عزیزان می توانید تفاوت یاتاقان های بال اسکرو و نحوه نصب آنها را نیز در این مقاله بخوانید .
نحوه کار
- چرخش: موتور → گشتاور → توپها در شیار
- حرکت خطی: مهره → محور CNC (سرعت ۵m/min)
- بازگشت توپها: کانال بازگردانی → بدون اصطکاک
مزایا
- دقت بالا: بال اسکروها در مقایسه با پیچهای معمولی دقت بالاتری دارند و میتوانند با دقتی در حد میکرومتر کار کنند. این ویژگی آنها را برای کاربردهای دقیق مانند دستگاههای CNC و سیستمهای روباتیک بسیار مناسب کرده است.
- اصطکاک کم: به دلیل وجود بلبرینگها که به صورت چرخشی حرکت میکنند، اصطکاک بین مهره و پیچ بسیار کم است. این موضوع باعث کاهش اتلاف انرژی و افزایش عمر قطعات میشود.
- ظرفیت بارگذاری بالا: بال اسکروها میتوانند بارهای سنگین را تحمل کنند، چرا که توزیع بار در طول مسیر شیارهای پیچ و بلبرینگها به خوبی انجام میشود.
- کارایی بالا: به دلیل کاهش اصطکاک و اتلاف انرژی، بال اسکروها راندمان بسیار بالایی دارند. راندمان مکانیکی این سیستمها معمولاً بین ۹۰ تا ۹۸ درصد است.
معایب
- هزینه بالا: ساختار پیچیده بال اسکرو و نیاز به دقت بالا در تولید، باعث میشود که این سیستمها نسبت به پیچهای معمولی گرانتر باشند.
- حساسیت به گرد و غبار و آلودگی: از آنجا که فاصله بین بلبرینگها و شیارهای پیچ بسیار کم است، این سیستمها به گرد و غبار حساس هستند و در محیطهای کثیف و غیربسته عملکرد مطلوبی ندارند.
- نیاز به نگهداری منظم: به دلیل دقت بالای سیستم و اجزای حساس، بال اسکرو نیازمند نگهداری منظم است. استفاده از روانکارهای مناسب و تمیز نگه داشتن قطعات از موارد ضروری برای افزایش طول عمر بال اسکرو است.
کاربردها
بال اسکروها به دلیل ویژگیهای برجستهای که دارند، در بسیاری از صنایع به کار میروند. برخی از کاربردهای رایج شامل موارد زیر است:
- ماشینآلات CNC: در دستگاههای CNC برای حرکت دقیق محورهای دستگاه و تنظیم موقعیت ابزارهای برش استفاده میشود.
- رباتیک: برای حرکت دقیق بازوهای رباتها و انتقال نیرو در سیستمهای روباتیک مورد استفاده قرار میگیرد.
- صنایع خودروسازی: در سیستمهای فرمان و سایر بخشهای حساس به دقت در خودروها به کار میروند.
- تجهیزات پزشکی: در دستگاههای حساس پزشکی مانند سیستمهای پرتونگاری و تجهیزات جراحی روباتیک که دقت بالایی نیاز است، از بال اسکرو استفاده میشود.
انواع بال اسکرو
بال اسکروها بسته به نوع کاربرد و ساختار، به چندین دسته تقسیم میشوند:
- بال اسکروهای دقیق (Precision Ball Screws): این نوع بال اسکروها برای کاربردهایی با دقت بسیار بالا استفاده میشوند و اغلب در دستگاههای CNC و تجهیزات پزشکی کاربرد دارند.
- بال اسکروهای انتقالی (Transport Ball Screws): این نوع برای انتقال نیرو در کاربردهایی که دقت بالا مورد نیاز نیست، استفاده میشوند.
- بال اسکروهای چرخشی (Rotary Ball Screws): این نوع برای انتقال همزمان حرکت چرخشی و خطی مورد استفاده قرار میگیرد.
جدول مقایسه انواع بال اسکرو
| نوع | دقت | بار محوری (kN) | سرعت (m/min) | مزایا | معایب | کاربرد در CNC |
|---|---|---|---|---|---|---|
| Precision | ±0.005mm | ۵۰ | ۵ | بدون backlash، عمر بالا | گران | فرز فلز |
| Standard | ±0.01mm | ۳۰ | ۸ | اقتصادی، نصب آسان | دقت متوسط | روتر چوب |
| Anti-Backlash | ±0.003mm | ۴۰ | ۶ | حذف لقی | پیچیده | رباتیک |
| Linear | ±0.02mm | ۲۰ | ۱۰ | طول بلند | وزن بالا | پرینتر 3D |
نحوه نصب بال اسکرو در CNC (گام به گام)
نصب بال اسکرو فرآیندی دقیق است و نیاز به ابزارهای تخصصی دارد.
گام ۱: آمادهسازی
- ابزار: تراز لیزری، آچار تورک، پرس هیدرولیک
- مواد: گریس لیتیوم، چسب لوکتایت
گام ۲: نصب پیچ و مهره
- Angular Contact: زاویه ۱۵° رو به محور
- Duplex: Back-to-Back
- گشتاور: ۲۵Nm
گام ۳: روانکاری
- گریس: ۵۰% حجم
- تست: چرخش دستی
گام ۴: کالیبراسیون
- تراز: ±0.02mm/m
- تست CNC: ۱m/min
مزایای بال اسکرو در CNC
- دقت میکرونی: ±0.005mm
- باربری محوری: ۵۰kN
- عمر طولانی: ۱۰۰,۰۰۰km
- نصب آسان: پرس هیدرولیک
- گارانتی ۲۴ ماهه
نتیجهگیری
بال اسکروها یکی از پیشرفتهترین و کارآمدترین سیستمهای مکانیکی برای انتقال نیرو و حرکت هستند. با توجه به ویژگیهایی مانند دقت بالا، اصطکاک کم، و ظرفیت بارگذاری بالا، این سیستمها در صنایع مختلف از جمله خودروسازی، پزشکی، هوافضا، و ابزارهای ماشینکاری به کار گرفته میشوند. با این حال، هزینه بالا و نیاز به نگهداری منظم از معایب آنها به شمار میآید. انتخاب مناسب بال اسکرو و نگهداری صحیح از آن، میتواند کارایی و عمر مفید سیستم را به شکل قابل توجهی افزایش دهد.
این مقاله به طور کامل تمامی جنبههای بال اسکرو را پوشش داده و میتواند به عنوان مرجع کاملی برای پژوهشگران و صنعتگران مورد استفاده قرار گیرد.
