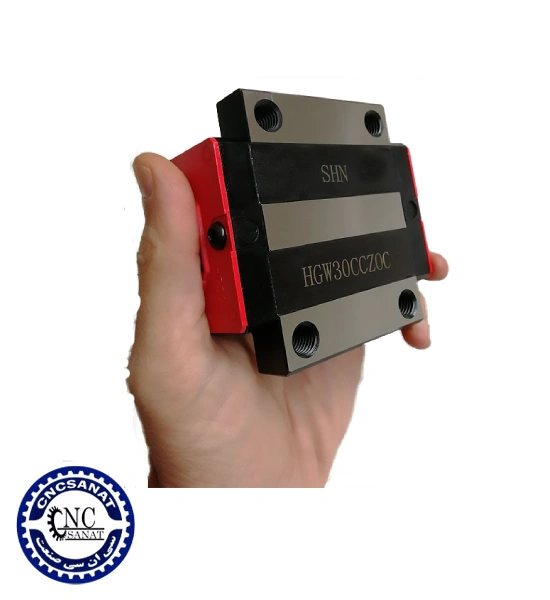

واگن عرض 30 لبه دار SHN 30 A
مشخصات فنی واگن های ال ام گایدی (واگن کتابی) |
|
42 mm |
ارتفاع سوراخ داخل واگن |
72 X52 mm |
سوراخ مرکز از طول و عرض واگن |
97.40 mm |
طول واگن |
90mm |
عرض واگن |
83.06 kn |
ظرفیت حمل استاتیک |
38.74 kn |
ظرفیت حمل دینامیک |
80 mm |
بین مرکز سوراخ واگن ها |
28 mm |
عرض پایه واگن ها |
لینر گایدها و واگن های SHN (کالسکه) سایز 30A (اندازه ها به صورت میلی متری و تحمل بار ها به KGF میباشد )
اسلاید خطی (کالسکه های ریل خطی) جدیدترین فناوری مورد استفاده در حرکات دقیق خطی است.کالسکه های استیل که با ۴ ردیف ساچمه های سنگ خورده روی ریل وصل می شوند حرکت سریع و رو به عقب را به راحتی فراهم میکنندو دقت آن در کاربرد هایی که استفاده میشود موجب خطا نمیشود.سری گسترده واگن های SHN xxA قدرت لحظه کافی را برای جواب دادن به بارهای شعاعی فراهم میکند.برای ثابت کردن انواع حرکات عمودی رو به جلو و عقب استفاده میشود.
برای سنگ های CNC – سنگ زنی -سوراخکاری و سی ان سی های نقاشی و غیره با خیال راحت در مناطق های مختلف می توان استفاده کرد.
واگن سه بعدی SHN 15A.IGS VIEWER
واگن سه بعدی SHN 15A SOLID WORKS
ریل سه بعدی SHN 15A.IGS VIEWER
ریل سه بعدی SHN 15A SOLID WORKS
