دنده مقابل ساده 18 دنده مدول 2

دنده مقابل ساده 18 دنده مدول 2

چرخ دنده ها یکی دیگر از تجهیزات جانبی سیستم های انتقال هستند که در انواع مختلفی چون شانه ای موجود می باشند.

انواع این محصول طبق تعداد دندانه هایی است که به فاصله ی مشخصی از یکدیگر قرار می گیرند.

از این چرخ دنده ها برای تبدیل حرکت گردشی به خطی یا بلعکس استفاده می شود . در واقع چرخدنده شانه ای (Rack) را می توان یک چرخدنده ساده با بی نهایت دندانه در نظر گرفت، که شعاع آن بی نهایت بزرگ است. دندانه های یک چرخدنده شانه ای ممکن است مستقیم یا مورب باشند.

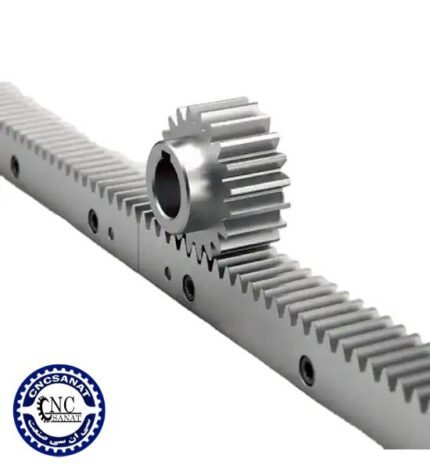

چرخ دنده شانه ای دندانه مستقیم (Spur Rack) به شکل یک خط کش است . که روی یکی از وجوه آن دندانه هایی عمود بر محور طولی ایجاد شده است. این نوع چرخدنده شانه ای با یک چرخدنده ساده درگیر می شود و با این جفت چرخدنده می توان حرکت گردشی را به حرکت خطی تبدیل کرد.ساخت این نوع چرخدنده شانه ای، ساده تر از ساخت چرخدنده شانه ای دندانه مورب است.

در چرخدنده های شانه ای دندانه مورب (Helical Rack)  دندانه ها نسبت به محور طولی به صورت زاویه دار ایجاد می شوند .  این نوع چرخدنده شانه ای با یک چرخدنده مارپیچ درگیر می شود که این جفت چرخدنده نیز برای تبدیل حرکت گردشی به حرکت خطی به کار می روند، ولی ظرفیت انتقال بار آنها بیشتر از نوع قبلی است.

چرخ دنده ها انواع مختلفی نظیر (دنده مقابل مورب ۲۵ دنده – دنده مقابل مورب ۲۲ دنده – دنده مقابل مورب ۲۰ دنده – دنده مقابل ساده ۳۶ دنده مدول  ۲ – دنده مقابل ساده ۳۰ دنده مدول  ۲ – دنده مقابل ساده ۲۵ دنده مدول ۲ – دنده مقابل ساده ۲۲ دنده مدول ۲ – دنده مقابل ساده ۲۰ دنده مدول ۲ –  دنده مقابل ساده ۱۸ دنده مدول۲ – دنده مقابل ساده ۱۴ دنده مدول۲)

دارند،موارد ذکر شده از مهم‌ترین اصطلاحاتی که در طراحی چرخ‌دنده بکار می‌روند.

مدول:برای به دست آوردن مقدار مدول ،ازتقسیم گام بر عدد۳/۱۴بدست می آید. ۳٫۱۴/m=p این فرمول را اصطلاحا فرمول مادر می نامند ،زیرا در محاسبات چرخ دنده از این فرمول زیاد استفاده می شود و می توان گفت یک فرمول کلیدی است.

نسبت قطر دایره گام هر چرخ دنده برحسب میلیمتر بر تعداد دندانه چرخدنــده را مدول مینامند. میلی متر واحد کمیت آن است. مدول در چرخ دنده هــا، اهمیت فوق العاده بالایى دارد . نکته مهم و مورد توجه این است که دو چرخ دنده درگیرباید هم مدول باشند تاجفت شوند.

دایــره گام (قطر گام): برای به دست آوردن قطر دایره گام از حاصل ضرب مدول در تعداد دنده بدست می آید. do=Z*m
دایره گام، یک دایره نظرى اســت که از اهمیت بسیار بالایى برخوردار اســت و تمام محاسبات بر اساس قطر گام انجام می شود. دایره گام دو چرخ‌دنده درگیر بر هم مماس می‌باشند.

گام محیطی: طول کمانی از دایره گام که بین دو نقطه متناظر از دو دندانه مجاور قرار گرفته‌است.
برای بدست گام محیطی می توان با حاصل ضرب مدول در عدد p ،۳٫۱۴*p=m بدست می آید.

ارتفاع سردنده: فاصله بین بالای دندانه تا دایره گام.

اندازه ســردنده، که در واقع فاصله شعاعى بین سطح نوک دنده تا دایره گام می باشد و اندازه پاى دنده، فاصله شعاعى بین ســطح پایین دنده تا دایره گام است. مجموع اندازه سردنده با پاى دنده، ارتفاع دندانه را تشکیل میدهد.

ارتفاع ته‌دنده: فاصله بین ته دندانه تا دایره گام.

لقی محیطی: مقداری که فضای خالی بین دو دندانه یک چرخ‌دنده از ضخامت دندانه‌های چرخ‌دنده درگیر با آن در امتداد دایره گام بیشتر است. تفاوت اندازه پایدنده با اندازه سردنده درگیر با آن را لقى سردنده می گویند.
