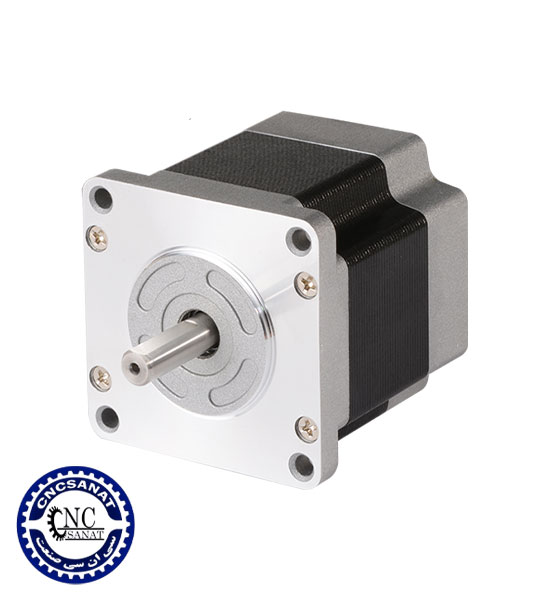

استپر موتور 5 فاز آتونیکس مدل A16K-M569

برند : لیدشاین (AUTONICS) ساخت کره جنوبی
نام کالا: استپر موتور 5 فاز آتونیکس مدل A16K-M569
تعداد سیم استپ موتور: 5 سیم
سایز فلنج استپ موتور: NEMA24
وزن (گرم) : 1550
گشتاور استپ موتور: 16.6kg-cm
گام استپ موتور : 0.72 درجه
قطر شفت خروجی : 24 میلی متر

توضیحات
نظرات (0)

توضیحات

فهرست مطالب

استپ موتور یا موتور پله ای آتونیکس A16K-M569 با ابعاد 60×60 میلی متر و طول 89 میلی متر دارای جریان نامی 1.4A/Phase است. نوع موتور این سری شفت دار می باشد. حداکثر گشتاور نگهدارنده این استپ موتور 16.6kgf.cm با زاویه پله 0.72º/0.36º دارای سربندی سیم پیچ پنج ضلعی است . نوع شفت این سری از استپ موتور های Autonics، یک طرفه می باشد.

مشخصات محصول استپر موتور 5 فاز آتونیکس مدل A16K-M569

استپر موتور 5 فاز آتونیکس	نام کالا
1550	وزن (گرم)
کره جنوبی	کشور سازنده
5 سیمه	تعداد سیم استپ موتور
16.6kg-cm	گشتاور استپ موتور
NEMA24	سایز فلنج استپ موتور

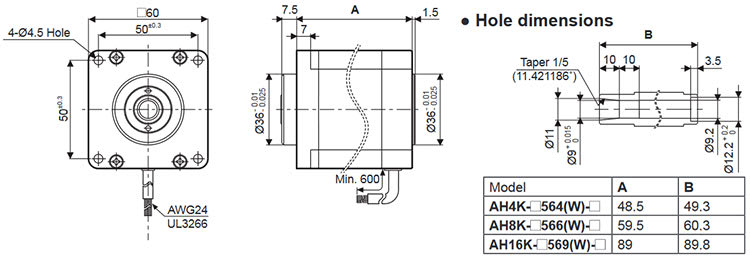

60x60x89mm	ابعاد
24 میلی متر	قطر شفت خروجی
8 mm	طول شفت خروجی
0.72 درجه	گام استپ موتور
پنج فاز	نوع استپ موتور
جریان 1.4 آمپر	جریان استپ موتور
دمای کاری از منفی 10 تا 50 درجه سانتیگراد، درجه نفوذناپذیری IP30، ارتعاشات مجاز تا 0.05 میلیمتر، دمای نگهداری از منفی 25 تا 85 درجه سانتیگراد، رطوبت مجاز از 35 تا 85 درصد	شرایط محیطی

درایور مناسب برای استپ موتور A16K-M569

برای راه اندازی استپ موتور A16K-M569 به درایور مناسب نیاز دارید. در حال حاضر، درایور های مختلفی در بازار موجود است که هر کدام ویژگی ها و قابلیت های خاص خود را دارند. برای انتخاب درایور مناسب، می توانید نیاز های خاص خود را در نظر بگیرید.

MD5-ND14

درایو آتونیکس سری MD5-ND14 که برای استپ موتورهای میکرو و استپ موتورهای معمولی طراحی شده اند. مدل ND14 برای راه اندازی و کنترل استپ موتورهای معمولی به کار می رود. این دستگاه دارای ولتاژ تغذیه 20 تا 35 ولت DC می باشد. جریان خروجی نیز در این درایو برابر با 1.4 آمپر است

مشخصات فنی استپر موتور 5 فاز آتونیکس مدل A16K-M569

A16K-M569	Model
NEMA 24	Frame Size:
5	Phase:
Shaft with brake built-in	Motor type :
0.72 °	Step Angle:
89 mm	Length:
5	Number of Wires:
16 kgf-cm	Holding Torque:
1.6 mH	Inductance:
560 g.cm	Rotor Inertia:
1.4A	Rate Current
1.8	Resistance (ohm/phase)
pentagon	Wire connection

درباره برند AUTONICS

شرکت آتونیکس در سال ۱۹۷۷ در کره جنوبی تاسیس گردید. این شرکت یکی از تولید کنندگان و صادر کنندگان معتبر در زمینه انواع سنسور و کنترل کننده می باشد که سهم قابل توجهی در تامین ملزومات اتوماسیون صنعتی را دارد. محصولات این شرکت که با بیش از ۶۰۰۰ مورد می باشد در بیش از ۱۰۰ کشور دنیا به فروش می رسد.

با اطمینان به فروشگاه سی ان سی صنعت و مراجعه به سایت cncsanat.com می توانید محصولات موردنیاز خود را به طور مستقیم و با حذف تمام واسطه ها، با ارائه خدمات پس از فروش تهیه کنید و تجربه ای لذت بخش را از یک خرید مطمئن، به دست آورید.

دانلود PDF محصول
