کوپلینگ چیست ؟ معرفی انواع آن + کاربرد ها و نکات انتخاب صحیح
کوپلینگ یک قطعه مکانیکی است که برای اتصال دو شفت دوار به منظور انتقال نیرو و گشتاور استفاده میشود. این وسیله اجازه میدهد تا شفتها با وجود خطاهای جزئی مانند ناهمراستایی یا فاصله، به طور پیوسته بچرخند. از وظایف اصلی کوپلینگ میتوان به جذب خطاها و جلوگیری از جدا شدن شفتها حین دوران اشاره کرد.
استفاده از کوپلینگها هزینههای تعمیر و نگهداری را کاهش میدهد؛ زیرا به جای نیاز به تعویض کل شفت یا موتور در صورت خرابی، تنها کوپلینگ تعمیر یا تعویض میشود. کوپلینگهای خاصی نیز وجود دارند که در صورت افزایش بیش از حد گشتاور، برای جلوگیری از آسیب به دستگاه، میتوانند بلغزند یا جدا شوند.
بنابراین، کوپلینگها نقش مهمی در بهینهسازی عملکرد ماشینآلات و کاهش هزینههای مرتبط با تعمیرات و نگهداری دارند.
کوپلینگ شفت چیست؟
کوپلینگ شفت یکی از رایجترین انواع کوپلینگهای مکانیکی است که برای اتصال دو شفت مجزا از ماشینآلات مختلف به کار میرود. این نوع کوپلینگ، انعطافپذیری مکانیکی لازم برای تحمل ناهماهنگیهای شفت را فراهم میکند. در نتیجه، میتواند مشکلاتی مانند سایش ناهموار یاتاقان، نویز، لرزش تجهیزات و سایر مشکلات مکانیکی ناشی از ناهماهنگی را کاهش دهد.
هدف اصلی کوپلینگ شفت، اتصال دو شفت مختلف است، اما بسته به شرایط کاری، این اتصال میتواند به طول بیشتر یا برای شفتهایی که خارج از مرکز هستند یا ناهمراستا باشند. به همین دلیل، انواع مختلف کوپلینگها برای پاسخ به نیازهای متفاوت طراحی شدهاند.
کوپلینگ شفت یکی از پرکاربردترین عناصر در ماشینآلات است، زیرا در سیستمهای انتقال قدرت نقش کلیدی ایفا میکند. در طول سالها، مهندسان و طراحان انواع مختلف کوپلینگها، به ویژه کوپلینگ شفت را برای کاربردها و شرایط خدماتی گوناگون طراحی کردهاند.
این نوع کوپلینگ برای انتقال نیرو و گشتاور بین دو شفت دوار در تجهیزاتی مانند موتورها، پمپها، کمپرسورها و ژنراتورها استفاده میشود. کوپلینگهای شفت در اندازههای کوچک برای اتوماسیون کارخانه و در اندازههای بزرگتر برای انتقال قدرت در ماشینآلاتی مانند تجهیزات بادی و هیدرولیکی به کار میروند.

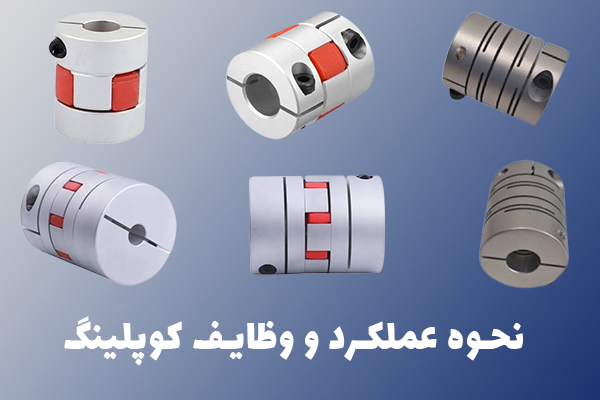

نحوه عملکرد و وظایف کوپلینگ
- اتصال دو ماشین مختلف: کوپلینگ برای اتصال محورهای دو دستگاه مانند موتور و ژنراتور که به صورت جداگانه تولید شدهاند، استفاده میشود.
- انتقال نیرو: کوپلینگها برای انتقال نیرو از شفت محرک به شفت متحرک به کار میروند. حتی اگر قطر شفتها متفاوت باشد، میتوان با کوپلینگ آنها را به یکدیگر متصل کرد.
- عدم انتقال گرما: کوپلینگ مانع از انتقال گرما از موتور به شفت متحرک میشود.
- جذب ضربه و ارتعاش: کوپلینگها ارتعاشات و ضربات ناشی از انتقال نیرو را جذب کرده و از آسیب به اجزای اطراف جلوگیری میکنند.
- تصحیح ناهماهنگی محورها: کوپلینگها امکان تحمل ناهماهنگیهای جزئی بین محورهای متصل را فراهم میکنند.
- انعطافپذیری مکانیکی: کوپلینگها انعطاف مکانیکی برای مواجهه با خطاهای نصب یا تغییرات در شرایط کارکرد دستگاه را ارائه میدهند.
- کاهش اثر شوک: کوپلینگها بارهای شوک را از یک شفت به شفت دیگر منتقل کرده و از آسیب به تجهیزات جلوگیری میکنند.
- محافظت در برابر اضافه بار: کوپلینگها برای جلوگیری از آسیب به تجهیزات در صورت اضافه بار، به عنوان یک محافظ عمل میکنند.
در مجموع، استفاده از کوپلینگها به بهبود عملکرد، افزایش عمر تجهیزات و کاهش هزینههای نگهداری کمک میکند.
هدف از استفاده کوپلینگها چیست؟
هدف از استفاده کوپلینگها، بهبود عملکرد و ایمنی در ماشینآلات صنعتی است. کوپلینگها برای انتقال نیرو و گشتاور از یک شفت به شفت دیگر به کار میروند و به چندین هدف کلیدی میپردازند:
- انتقال نیرو و قدرت: کوپلینگها نیرو و گشتاور را از شفت محرک به شفت متحرک منتقل میکنند و امکان استفاده از شفتهای با قطر متفاوت را فراهم میسازند.
- کاهش لرزش و ضربه: کوپلینگها ضربهها، ارتعاشات و نویزهای ناشی از عملکرد موتور را جذب میکنند و از آسیب به سایر اجزا جلوگیری میکنند.
- جلوگیری از انتقال حرارت: کوپلینگها مانع انتقال حرارت بین شفتها میشوند و از آسیبدیدگی قطعات به دلیل گرمای زیاد جلوگیری میکنند.
- محافظت در برابر اضافه بار: کوپلینگهای ایمنی با تشخیص اضافه بار، اتصال شفتها را قطع کرده و از ماشینآلات حساس محافظت میکنند.
این ویژگیها به افزایش عمر مفید دستگاهها و بهبود بهرهوری آنها کمک میکنند.
انواع کوپلینگها
کوپلینگها انواع مختلفی دارند که بسته به نیاز و نوع کاربرد انتخاب میشوند. در ادامه، انواع کوپلینگها همراه با ویژگیها، مزایا و معایب آنها معرفی میشوند:
1. کوپلینگ صلب (Rigid Coupling)
این نوع کوپلینگها زمانی استفاده میشوند که دو شفت کاملاً همراستا باشند. هیچ انعطافی ندارند و فقط برای ترازهای دقیق مناسباند.
- مزایا: انتقال مستقیم و بدون لغزش نیرو.
- معایب: عدم تحمل ناهماهنگی شفتها و خطر شکست در صورت بروز خطا در تراز.
- انواع:
- کوپلینگ آستین (Sleeve)
- کوپلینگ فلنجی (Flange)
2. کوپلینگ انعطافپذیر (Flexible Coupling)
این نوع کوپلینگها برای اتصال شفتهایی که ناهماهنگی زاویهای یا جانبی دارند استفاده میشوند. قابلیت جذب شوک و لرزش را دارند.
- مزایا: جذب ارتعاش، تصحیح ناهماهنگیها، محافظت از اجزا در برابر آسیب.
- معایب: ممکن است به مرور زمان فرسوده شوند.
- انواع:
- کوپلینگ بوش پیندار
- کوپلینگ یونیورسال (Universal)
- کوپلینگ دندهای (Gear)
- کوپلینگ حلزونی
- کوپلینگ آروارهای (Jaw)
- کوپلینگ دیافراگمی
3. کوپلینگ هیدرولیکی (Fluid Coupling)
این کوپلینگها از مایع هیدرولیک برای انتقال نیرو بین دو شفت استفاده میکنند و در کاربردهایی که نیاز به کنترل شتاب و کاهش شوک دارند، به کار میروند.
- مزایا: انتقال نیرو بدون تماس مکانیکی مستقیم، کاهش شوک، مناسب برای سرعتهای متغیر.
- معایب: نیاز به نگهداری مایع و سیستمهای پیچیدهتر.
- کاربردها: گیربکس خودرو، ماشینهای دریایی و صنعتی.
این تقسیمبندی به شما کمک میکند تا بسته به نیاز و شرایط عملکرد، بهترین نوع کوپلینگ را انتخاب کنید.
تعمیر و نگهداری کوپلینگها
تعمیر و نگهداری کوپلینگها نیاز به برنامهریزی دقیق و بازرسیهای دورهای دارد تا از خرابیهای ناگهانی جلوگیری شود. برخی از اقدامات اساسی شامل موارد زیر است:
اقدامات نگهداری
- بازرسیهای بصری: به طور منظم، کوپلینگها را از نظر ساییدگی، ترک، یا آسیبهای دیگر بررسی کنید.
- بررسی علائم خستگی و ساییدگی: هرگونه نشانه از خستگی یا ساییدگی غیرعادی را شناسایی و پیگیری کنید.
- تمیز کردن منظم: کوپلینگها باید از آلودگیها و گردوغبار پاک شوند تا عملکردشان دچار اختلال نشود.
- روغنکاری منظم: اگر کوپلینگ نیاز به روغنکاری دارد، باید به طور منظم روانکارها بررسی و در صورت نیاز تعویض شوند، به ویژه در شرایط سخت عملیاتی.
- مستندسازی نگهداری: تمامی عملیات نگهداری باید ثبت شود تا تاریخچهای برای استفاده در آینده داشته باشید.
دلایل خرابی کوپلینگها
حتی با نگهداری منظم، کوپلینگها ممکن است به دلایل زیر دچار خرابی شوند:
- نصب نامناسب: ناهماهنگی شفتها یا تنظیم نادرست اجزا میتواند باعث خرابی زودرس کوپلینگ شود.
- انتخاب نادرست کوپلینگ: انتخاب کوپلینگ ناهماهنگ با شرایط عملیاتی باعث افزایش استهلاک و خرابی میشود.
- عملکرد فراتر از ظرفیت طراحی: استفاده از کوپلینگ در شرایط بیش از حد مجاز طراحی آن (مانند فشار زیاد یا سرعت بالا) باعث خرابی میشود.
علائم خرابی
برخی از علائم خارجی خرابی شامل:
- سر و صدای غیرعادی: صداهایی مانند جیغ، پچپچ یا ضربات غیرطبیعی نشاندهنده مشکل در کوپلینگ است.
- ارتعاشات بیش از حد: افزایش ارتعاشات یا لرزشهای غیرمعمول میتواند نشانهای از مشکل در تراز یا اجزا باشد.
- نشت روانکننده: خرابی در سیل یا آببندها ممکن است منجر به نشت روانکننده یا آلودگی شود.
نکات انتخاب صحیح کوپلینگ
برای انتخاب صحیح کوپلینگ در سیستمهای انتقال قدرت و کنترل حرکت و نحوه نصب کوپلینگ و استپ موتور روی یونیت طراحان باید به پارامترهای متعددی توجه کنند که میتوانند عملکرد و دوام سیستم را تحت تأثیر قرار دهند. این پارامترها شامل موارد زیر هستند:
1. سطح گشتاور (Torque Rating)
- گشتاور نامی: یکی از اصلیترین پارامترهای انتخاب کوپلینگ، میزان گشتاور مورد نیاز است. گشتاور بستگی به نوع کاربری دارد؛ در سیستمهای کنترل حرکت معمولاً گشتاور کمتر است، در حالی که در انتقال قدرت گشتاور بیشتری نیاز است. برای جلوگیری از خرابی، کوپلینگ باید متناسب با میزان گشتاور مورد نیاز انتخاب شود.
2. محدودیتهای همراستایی (Alignment Tolerance)
- ناهمراستایی شفتها: در کاربردهای مختلف، میزان همراستایی شفتها متفاوت است. کوپلینگهای خاص برای جبران ناهمراستاییهای مختلف طراحی شدهاند. برخی کوپلینگها فقط یک نوع ناهماهنگی (مثل ناهماهنگی زاویهای یا محوری) را جبران میکنند، در حالی که برخی دیگر قادر به مدیریت چندین نوع ناهماهنگی هستند.
- دقت نصب: این موضوع میتواند به کاهش ساییدگی و افزایش عمر کوپلینگ کمک کند.
3. حداکثر سرعت چرخش (Maximum RPM)
- محدودیت سرعت چرخشی: هر کوپلینگ دارای حداکثر دور در دقیقه (RPM) مجاز است که باید به آن توجه شود. کوپلینگهای استفادهشده در سرعتهای بالا نیاز به بالانس استاتیکی و دینامیکی دارند تا از عملکرد ایمن و بدون لرزش اطمینان حاصل شود.
- کاربرد RPM بالا: در این نوع کاربردها، کوپلینگهایی که بالانس نیستند میتوانند لرزشهای مضر و آسیبزا ایجاد کنند.
4. محدودیتهای روانکاری (Lubrication Requirements)
- نیاز به روغنکاری: برخی از کوپلینگها نیاز به روانکاری منظم دارند تا به درستی عمل کنند. اما در برخی محیطها، انجام روانکاری مکرر ممکن است مشکل باشد.
- کوپلینگهای بدون نیاز به روغنکاری: کوپلینگهایی که بدون نیاز به روغنکاری طراحی شدهاند، برای شرایطی مناسب هستند که دسترسی به روانکاری سخت است.
- گزینههای کم گشتاور: نسخههای اصلاحشده کوپلینگها با مواد ترکیبی مثل فلز و پلاستیک میتوانند بدون نیاز به روغنکاری عمل کنند.
کاربرد کوپلینگها
کوپلینگها کاربردهای متعددی در سیستمهای صنعتی و انتقال قدرت دارند. این قطعات بهمنظور اتصال دو شفت و انتقال نیرو و حرکت بین آنها استفاده میشوند. در زیر به مهمترین کاربردها و دلایل استفاده از کوپلینگها اشاره شده است:
- انتقال نیرو بین دو شفت: کوپلینگها اصلیترین وسیله برای انتقال نیرو از یک شفت در حال حرکت به شفت دیگر هستند. این امر در ماشینآلات صنعتی برای ایجاد حرکت و کنترل ضروری است.
- جبران ناهمراستاییها: در بسیاری از مواقع، شفتها به دلیل خطاهای نصب یا تفاوت در تراز، کاملاً همراستا نیستند. کوپلینگها میتوانند این ناهمراستاییها را جبران کرده و فشار و ساییدگی بیش از حد را کاهش دهند.
- کاهش نوسانات و ارتعاشات: استفاده از کوپلینگ میتواند نوسانات و ارتعاشات در سیستمهای صنعتی را کاهش دهد، که منجر به عملکرد بهینهتر و جلوگیری از آسیب به قطعات میشود.
- انعطافپذیری در انتقال نیرو: در شرایطی که فضای محدودی برای نصب وجود دارد، کوپلینگها بهواسطه انعطافپذیری بالا در اتصال و انتقال نیرو مورد استفاده قرار میگیرند.
- جذب ضربه و شوک: کوپلینگها میتوانند شوکها و تکانههای ناشی از حرکت ناگهانی یا تغییرات بار را جذب کرده و از انتقال این نیروهای مخرب به دیگر اجزا جلوگیری کنند.
- اتصال قطعات مجزا: در مواردی که قطعات جداگانهای بهصورت مستقل تولید شدهاند، کوپلینگها میتوانند این قطعات را به هم متصل کرده و از تداخل یا ناهماهنگی در عملکرد جلوگیری کنند.
