نحوه نصب کوپلینگ و استپ موتور روی یونیت راهنمای گام به گام
کوپلینگ و استپ موتور دو جزء کلیدی در سیستمهای صنعتی مانند ماشینآلات CNC هستند که برای انتقال حرکت دقیق از موتور به یونیت (مانند بال اسکرو یا لینیر گاید) استفاده میشوند. نصب صحیح کوپلینگ و استپ موتور روی یونیت نهتنها عملکرد سیستم را بهبود میبخشد، بلکه از مشکلات فنی مانند لرزش، از دست دادن گامها یا خرابی تجهیزات جلوگیری میکند. اگر به دنبال آموزش نصب کوپلینگ استپ موتور هستید یا میخواهید بدانید چطور استپ موتور را به یونیت متصل کنید، این مقاله راهنمایی جامع ارائه میدهد. این محتوا، که بهصورت اختصاصی برای وبسایت سی ان سی صنعت تهیه شده است. سی ان سی صنعت بهعنوان پیشرو در فروش تجهیزات صنعتی، کوپلینگها، استپ موتورها و یونیتهای باکیفیت از برندهای معتبر مانند دلتا و لیدشاین را ارائه میدهد تا پروژههای صنعتی شما با بالاترین دقت اجرا شوند.
کوپلینگ چیست و نقش آن در اتصال استپ موتور به یونیت
کوپلینگ (Coupling) قطعهای مکانیکی است که برای اتصال شفت استپ موتور به یونیت (مانند بال اسکرو یا لینیر ماژول) استفاده میشود. این قطعه حرکت چرخشی موتور را به یونیت منتقل میکند و از انتقال لرزش یا ناهماهنگی جلوگیری میکند. کوپلینگها در انواع فلکسیبل (انعطافپذیر)، ریجید (سفت) و دیافراگمی تولید میشوند. در سیستمهای CNC، کوپلینگ فلکسیبل برای جذب شوک و ناهماهنگی شفتها مناسب است.
نقش کوپلینگ در نصب استپ موتور روی یونیت، انتقال گشتاور بدون از دست دادن دقت است. برای مثال، در یک یونیت بال اسکرو با طول 1 متر، کوپلینگ باید گشتاور 2 نیوتنمتر را بدون لغزش منتقل کند. اگر کوپلینگ مناسب انتخاب نشود، ممکن است گامهای موتور از دست برود و دقت سیستم کاهش یابد. در سی ان سی صنعت، کوپلینگهای فلکسیبل با قطر شفت 8-14 میلیمتر برای اتصال استپ موتور به یونیت موجود است.
کوپلینگها بر اساس جنس (آلومینیوم، استیل) و نوع (کلامپ یا ست اسکرو) متفاوت هستند. مدل کلامپ برای نصب آسانتر و مدل ست اسکرو برای گشتاور بالا مناسب است.

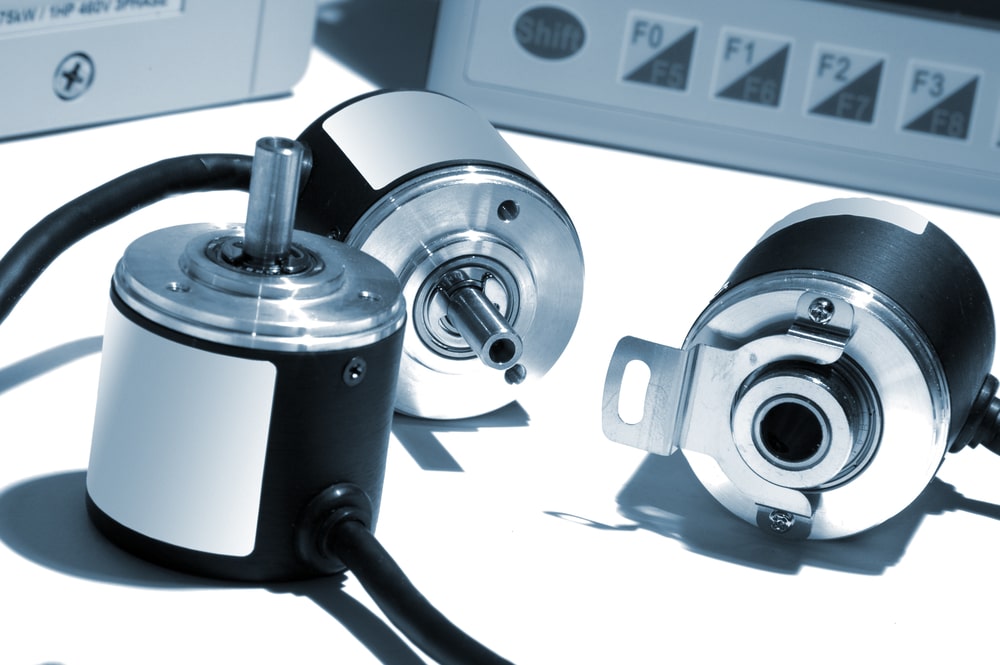

راهنمای خرید بین استپ موتور و سرو موتور
استپ موتور چیست و چرا برای تسمه نقاله و یونیت مناسب است
استپ موتور نوعی موتور الکتریکی است که حرکت را به گامهای دقیق تقسیم میکند. این موتورها با پالسهای الکتریکی کار میکنند و بدون فیدبک خارجی موقعیتیابی میکنند. در تسمه نقاله و یونیتهای لینیر، استپ موتور برای کنترل سرعت و موقعیت مواد یا ابزار استفاده میشود. مدلهای NEMA 17 و NEMA 23 با جریان 1-3 آمپر برای یونیتهای کوچک تا متوسط مناسب هستند.
چرا مناسب است؟ چون گشتاور ثابتی ارائه میدهد و حرکت دقیق بدون لغزش ایجاد میکند. در یونیت بال اسکرو، استپ موتور با گام 1.8 درجه میتواند موقعیت را با دقت 0.01 میلیمتر کنترل کند. نصب استپ موتور روی یونیت نیاز به کوپلینگ دارد تا شفت موتور به پیچ بال متصل شود.
در سی ان سی صنعت، استپ موتورهای دو فاز با گشتاور 0.4-12 نیوتنمتر برای اتصال به یونیت عرضه میشود. این موتورها با درایورهای A4988 یا TB6600 سازگار هستند.
یونیت چیست و چگونه با کوپلینگ و استپ موتور یکپارچه میشود
یونیت (Unit) در سیستمهای صنعتی به معنای ماژولهای لینیر مانند بال اسکرو یونیت یا لینیر گاید است که برای حرکت خطی استفاده میشود. در CNC، یونیت برای انتقال حرکت چرخشی موتور به خطی به کار میرود. نصب کوپلینگ و استپ موتور روی یونیت شامل اتصال شفت موتور به پیچ بال از طریق کوپلینگ است.
یکپارچهسازی: کوپلینگ ناهماهنگی شفتها را جبران میکند و حرکت را بدون لرزش منتقل میکند. برای یونیت با طول 500 میلیمتر، استپ موتور NEMA 23 با کوپلینگ فلکسیبل 8×10 میلیمتر مناسب است. این اتصال دقت سیستم را حفظ میکند و از آسیب به موتور جلوگیری میکند.
ابزارهای مورد نیاز برای نصب کوپلینگ و استپ موتور روی یونیت
برای نصب موفق، به ابزارهای زیر نیاز دارید که فرآیند را ایمن و دقیق میکنند:
- پیچگوشتی و آچار آلن: برای محکم کردن کوپلینگ و موتور روی یونیت.
- مولتیمتر: برای چک اتصالات الکتریکی و جریان موتور.
- تراز لیزری یا دیجیتال: برای اطمینان از همترازی شفتها.
- کالیپر یا میکرومتر: برای اندازهگیری قطر شفت موتور و یونیت.
- چسب قفلکننده پیچ: برای جلوگیری از شل شدن اتصالات.
- دستکش و عینک ایمنی: برای حفاظت در حین کار.
در سی ان سی صنعت ، کیتهای نصب کامل شامل ابزارها و کوپلینگها برای استپ موتور ارائه میشود. استفاده از ابزارهای باکیفیت از خطاهای نصب جلوگیری میکند.

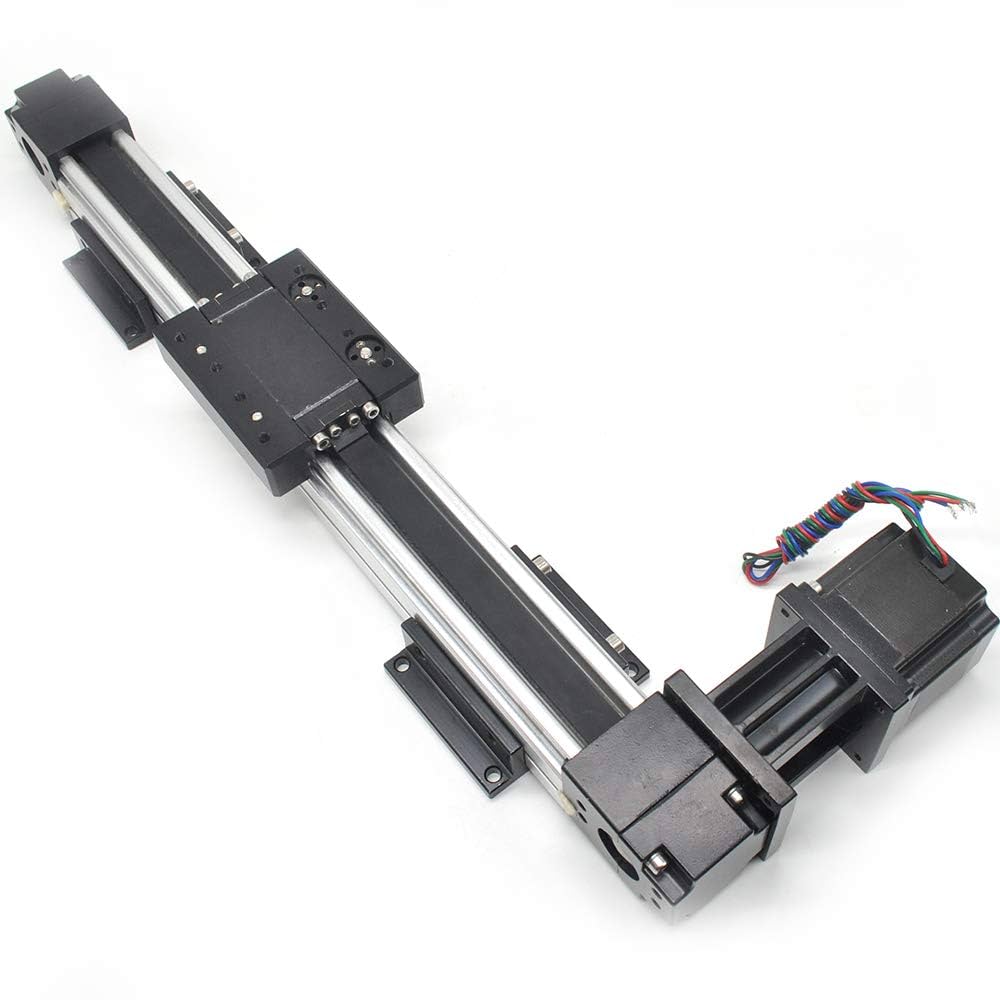

نحوه نصب کوپلینگ و استپ موتور روی یونیت گام به گام
نحوه نصب کوپلینگ و استپ موتور روی یونیت گام به گام
نصب کوپلینگ و استپ موتور روی یونیت فرآیندی گام به گام است که باید با دقت انجام شود. این مراحل برای سیستمهای CNC و صنعتی اعمال میشود.
مرحله 1: آمادهسازی اجزا و بررسی سازگاری
اجزا (موتور، کوپلینگ، یونیت) را چک کنید. قطر شفت موتور (مثلاً 8 میلیمتر) باید با کوپلینگ و یونیت سازگار باشد. سیستم را خاموش کنید و از قطع برق اطمینان حاصل کنید.
مرحله 2: نصب موتور روی براکت
موتور را روی براکت یونیت قرار دهید و با پیچها محکم کنید. از تراز استفاده کنید تا موتور همتراز باشد.
مرحله 3: اتصال کوپلینگ به شفت موتور
کوپلینگ را روی شفت موتور قرار دهید و با ست اسکرو یا کلامپ محکم کنید. اطمینان حاصل کنید که کوپلینگ بدون لقی است.
مرحله 4: اتصال کوپلینگ به شفت یونیت
شفت یونیت (بال اسکرو) را به سمت دیگر کوپلینگ وصل کنید و محکم کنید. همترازی شفتها را چک کنید تا ناهماهنگی کمتر از 0.05 میلیمتر باشد.
مرحله 5: اتصال الکتریکی و تست
کابلهای موتور را به درایور وصل کنید. سیستم را روشن کنید و حرکت را بدون بار تست کنید. سرعت و گشتاور را چک کنید.
مرحله 6: عیبیابی و تنظیم نهایی
اگر لرزش وجود دارد، همترازی را تنظیم کنید. تست با بار انجام دهید و سیستم را برای کار مداوم آماده کنید و سپس به تنظیم جریان استپ موتور بپردازید .
این مراحل میتواند دقت سیستم را بهطور چشمگیری افزایش دهد و از مشکلات فنی جلوگیری کند.
جدول مراحل نصب کوپلینگ و استپ موتور روی یونیت
| مرحله | توضیحات | ابزار مورد نیاز | نکات کلیدی | زمان تقریبی |
|---|---|---|---|---|
| آمادهسازی | چک سازگاری اجزا | کالیپر، مولتیمتر | منبع برق قطع شود | 10 دقیقه |
| نصب موتور | قرارگیری روی براکت | پیچگوشتی، آچار آلن | همترازی چک شود | 15 دقیقه |
| اتصال کوپلینگ به موتور | وصل شفت موتور | آچار آلن | بدون لقی | 10 دقیقه |
| اتصال به یونیت | وصل شفت یونیت | تراز لیزری | ناهماهنگی کمتر از 0.05 mm | 20 دقیقه |
| اتصال الکتریکی | وصل کابلها به درایور | مولتیمتر | چک جریان | 10 دقیقه |
| تست و عیبیابی | اجرای تست بدون/با بار | ترمومتر، نرمافزار | چک لرزش و حرارت | 30 دقیقه |
این جدول بر اساس مراحل استاندارد است و برای سیستمهای CNC بهینه شده است.
مشکلات رایج در نصب کوپلینگ و استپ موتور روی یونیت و راهحلها
1. ناهماهنگی شفتها
علت: نصب نادرست. راهحل: استفاده از تراز و تنظیم کوپلینگ فلکسیبل.
2. لرزش سیستم
علت: کوپلینگ شل یا ناهماهنگی. راهحل: محکم کردن پیچها و چک گشتاور.
3. از دست دادن گامها
علت: بار بیش از حد یا کوپلینگ نامناسب. راهحل: انتخاب کوپلینگ با گشتاور کافی.
4. گرمای بیش از حد موتور
علت: انتقال حرارت از یونیت. راهحل: استفاده از کوپلینگ عایق حرارتی.
5. آسیب به شفت
علت: نیروی زیاد در نصب. راهحل: استفاده از ابزار دقیق و چسب قفلکننده.
در سی ان سی صنعت، کوپلینگهای ضدلرزش برای جلوگیری از این مشکلات موجود است.
نکات ایمنی در نصب کوپلینگ و استپ موتور روی یونیت
ایمنی در نصب حیاتی است، زیرا با اجزای مکانیکی و الکتریکی سروکار دارید:
- قطع برق: همیشه سیستم را خاموش کنید.
- استفاده از ابزار ایزوله: برای جلوگیری از شوک.
- پوشیدن تجهیزات حفاظتی: دستکش و عینک برای محافظت.
- تست در محیط امن: بدون بار اولیه برای جلوگیری از صدمات احتمالی.
- بررسی استانداردها: اطمینان از IP موتور برای محیطهای صنعتی.
در سی ان سی صنعت، راهنماهای ایمنی همراه با محصولات ارائه میشود.
نقش سی ان سی صنعت در تأمین کوپلینگ، استپ موتور و یونیت
سی ان سی صنعت کوپلینگهای فلکسیبل، استپ موتورهای NEMA و یونیتهای بال اسکرو با کیفیت بالا را عرضه میکند. تیم فنی ما خدمات مشاوره برای انتخاب و نصب ارائه میدهد تا سیستم شما با بهترین عملکرد کار کند. همچنین، کیتهای کامل برای ارتقای تسمه نقاله موجود است.
نتیجهگیری
نحوه نصب کوپلینگ و استپ موتور روی یونیت فرآیندی دقیق است که با رعایت مراحل و نکات، عملکرد سیستم صنعتی را بهینه میکند. انتخاب اجزای مناسب و عیبیابی منظم، کلید موفقیت است. برای خرید کوپلینگ، استپ موتور و یونیت با کیفیت، با کارشناسان سی ان سی صنعت تماس بگیرید و پروژههای صنعتی خود را با تجهیزات حرفهای پیش ببرید.
