راهنمای انتخاب و خرید استپ موتور مناسب

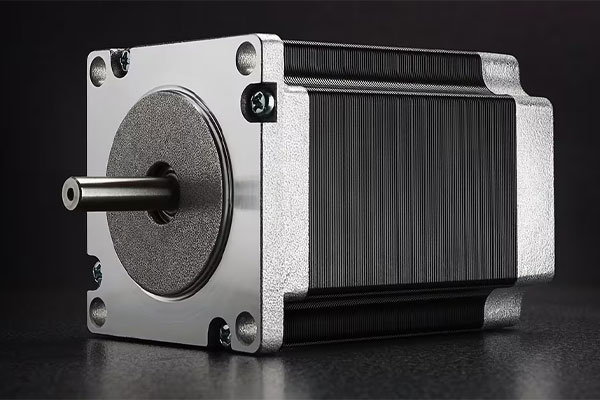

استپ موتور که به عنوان موتور پله ای نیز شناخته می شود نوعی موتور الکتریکی است که به جای چرخش پیوسته، در پله های زاویه دار کوچک، در گام های مشخص و دقیق می چرخد. در واقع استپ موتورها، نوعی موتور دارای ورودی و خروجی دیجیتال، بدون جاروبک هستند. آن ها می توانند شروع و توقف خود را بدون ابزار های کنترلی و با درایور خود تعیین کنند. استپ موتور ها کاربردهای گسترده ای در صنایع دارند . پرینتر های سه بعدی، دستگاه های سی ان سی، رباتیک،نساجی، خودرو سازی و لنز بعضی دوربین های دیجیتال تنها نمونه ای از کاربرد های شگفت انگیز استپ موتورها است. در این مقاله به شما کمک می کنیم براساس نیازتان بهترین استپ موتور موجود در بازار را انتخاب کنید. با ما همراه باشید.
انواع استپ موتور
انواع استپ موتورها بر اساس ساختار و کاربرد به دستههای زیر تقسیم میشوند. انتخاب نوع مناسب بستگی به نیاز پروژه، مانند گشتاور، دقت و محیط کاری دارد:
- استپ موتور گیربکسدار: برای افزایش گشتاور در سرعتهای پایین، مناسب برای تسمه نقالههای سنگین و CNCهای صنعتی با بار زیاد.
- استپ موتور ترمزدار: برای کاربردهایی که نیاز به توقف ایمن در موقعیت ثابت دارند، مانند محورهای عمودی در CNC یا آسانسورهای کوچک.
- استپ موتور انکودردار: با سیستم فیدبک بسته برای کنترل دقیق موقعیت، مناسب برای رباتیک پیشرفته و پرینترهای سهبعدی با دقت بالا.
- استپ موتور ضدآب (IP65): مقاوم در برابر پاشش آب، مناسب برای محیطهای مرطوب مانند صنایع غذایی یا بستهبندی.
- استپ موتور هیبریدی: ترکیبی از مغناطیس دائم و رلوکتانس متغیر، با دقت و گشتاور بالا، مناسب برای CNCهای حرفهای.
نکته : استپ موتورهای هیبریدی با زاویه گام 0.9 درجه برای کاربردهای دقیقتر نسبت به مدلهای 1.8 درجهای ارجحیت دارند.
جدول مقایسه انواع استپ موتور
جدول زیر ویژگیها، مزایا و معایب انواع استپ موتور را مقایسه میکند تا انتخاب برای پروژههای صنعتی آسانتر شود:
| نوع استپ موتور | گشتاور | دقت | سرعت | مزایا | معایب | کاربرد پیشنهادی |
|---|---|---|---|---|---|---|
| مغناطیس دائمی (PM) | بالا | متوسط | پایین | قیمت مناسب، گشتاور بالا، ساختار ساده | سرعت پایین، لرزش بیشتر | پرینترهای سهبعدی، CNC سبک |
| رلوکتانس متغیر (VR) | پایین | بالا | بالا | دقت بالا، لرزش کم | قیمت بالا، گشتاور پایین | رباتیک، تجهیزات پزشکی |
| هیبریدی (Hybrid) | بالا | بالا | بالا | گشتاور و دقت بالا، لرزش کم | قیمت بالا، پیچیدگی بیشتر | CNC صنعتی، اتوماسیون |
| انکودردار | متوسط تا بالا | بسیار بالا | متوسط | کنترل دقیق موقعیت، فیدبک بسته | هزینه بالا، نیاز به درایور پیشرفته | رباتیک پیشرفته، پرینتر سهبعدی |
| گیربکسدار | بسیار بالا | متوسط | پایین | گشتاور بالا در سرعت کم | سرعت محدود، وزن بیشتر | تسمه نقاله، CNC سنگین |
توضیح جدول: این جدول برای انتخاب استپ موتور بر اساس نیازهای پروژههای صنعتی طراحی شده است. برای مثال، در CNCهای سنگین، مدل هیبریدی یا گیربکسدار مناسبتر است.
استپ موتورهای مغناطیس دائمی
مزایا:
- قیمت مناسب
- گشتاور بالا
- سادگی
معایب:
- سرعت پایین
- ایجاد لرزش
- دقت پایین
استپ موتورهای مغناطیس متغیر
مزایا:
- دقت بالا
- سرعت بالا
- لرزش کم
معایب:
- قیمت بالا
- گشتاور پایین
- ساختار پیچیده
استپ موتورهای هیربد
مزایا:
- گشتاور بالا
- دقت بالا
- سرعت بالا
- لرزش کم
معایب:
- قیمت بالا
- ساختار پیچیده
نکته : ” تمامی این استپ موتورها برای کنترل ، به یک کنترلر استپ موتور نیاز دارند . “
بهترین برندهای استپ موتور در بازار ایران
استپ موتور برند لیدشاین
معرفی درایو استپ موتور لیدشاین ، برند لیدشاین ساخت کشور چین، یکی از محبوب و معتبرترین برندهای تولید کننده استپ موتور و درایو موتور در ایران است که ارائه دهنده طیف گسترده ای از محصولات با کاربرد های مختلف می باشد. استپ موتور لیدشاین در سری های متفاوتی تولید و عرضه شده است. دراینجا تعدادی از آنها را معرفی می کنیم:
سری DM : این سری از استپ موتورهای دوفاز با ولتاژ 24-80 و جریان 0.5 تا 5.6 آمپر کار می کنند.این سری از استپ موتورهای لیدشاین، برای کاربرد های متفاوتی از جمله چاپگرهای سه بعدی، ماشین های سی ان سی و تجهیزات بسته بندی ایده آل هستند.
سری HS: این سری از استپ موتورها با ولتاژ 24-80 و جریان 1.8تا 7.2 آمپر کارمی کند. این استپ موتورها برای کاربردهایی که به گشتاور بالا و لرزش کم نیاز دارند، مانند ماشین های ابزار و تجهیزات پزشکی مناسب هستند.
سری ES : این سری از استپ موتورهای بدون هسته با ولتاژ 24-80 و با جریان 0.5 تا3.0 آمپر کار می کنند. و برای کاربرد هایی که به سرعت و دقت بالا نیاز دارند، برای مثال رباتیک و صنعت نیمه هادی مناسب هستند.
سری NEMA: این سری از موتورها مطابق استانداردهای جهانی هستند و در طیف وسیعی از اندازه ها و قاب ها تولید شده اند. این استپ موتورها برای کاربرد های متنوعی از جمله اتوماسیون صنعتی، تجهیزات اداری و لوازم خانگی ایده آل هستند.
استپ موتور برند آتونیکس
این برند تولیدکننده تجهیزات اتوماسیون صنعتی از جمله استپ موتورها، درایور استپ موتورها، سنسورها، کنترلرها و… است.
استپ موتور برند CW
این برند ساخت کشور چین و یکی از برندهای معروف در بازار ایران است. و سازنده استپ موتور، درایو استپ موتور و سایر تجهیزات کنترل حرکت است. استپ موتور CW در سری های متفاوتی از جمله، سری NEMA، PM، SH و EC تولید شده اند.
جدول کاربردهای استپ موتور بر اساس مشخصات فنی و صنایع
جدول زیر کاربردهای استپ موتورها را بر اساس مشخصات فنی و نیازهای صنایع مختلف نشان میدهد. این جدول برای کمک به انتخاب بهترین استپ موتور برای پروژههای صنعتی طراحی شده .
| سایز فریم | تعداد فاز | گشتاور (Nm) | جریان (A) | کاربرد اصلی در صنایع | ویژگیهای کلیدی برای کاربرد | صنایع پیشنهادی |
|---|---|---|---|---|---|---|
| NEMA 17 | دو فاز | 0.4-0.6 | – | اکسترودر پرینتر سهبعدی، محورهای سبک CNC، تسمه نقالههای کوچک | گشتاور پایین، دقت بالا، گرمایش و لرزش کم، مناسب برای حرکات ظریف | پرینتر سهبعدی، رباتیک، بستهبندی |
| NEMA 23 | دو فاز | 2.2 | – | محورهای X، Y در CNCهای سبک، تسمه نقالههای متوسط | گشتاور متوسط، حرکت روان، مناسب برای کاربردهای عمومی | CNC چوب، پلاستیک، نساجی |
| NEMA 34 | دو فاز | 4.5-12 | – | تسمه نقالههای سنگین، محور Z در CNCهای صنعتی، برش لیزری | گشتاور بالا، دقت 0.9 درجه، مناسب برای بارهای سنگین و مداوم | CNC فلز، صنایع معدنی، برش لیزر |
| – | 5 فاز | – | 1.5 | پرینترهای سهبعدی، CNCهای کوچک، رباتیک سبک | جریان پایین، وزن سبک، مناسب برای کاربردهای دقیق با سرعت متوسط | پرینتر سهبعدی، رباتیک، تجهیزات پزشکی |
| – | دو فاز | – | 4.2-7.2 | CNCهای متوسط تا سنگین، تسمه نقالههای بزرگ، اتوماسیون صنعتی | میکرو استپ بالا (تا 51200)، فرکانس تا 200KHz، کنترل دقیق | CNC صنعتی، اتوماسیون، تسمه نقاله |
توضیح جدول: این جدول کاربردهای استپ موتورها و درایورها را بر اساس سایز فریم، گشتاور، و جریان در صنایع مختلف نشان میدهد. برای مثال، NEMA 17 برای پروژههای سبک و NEMA 34 برای کاربردهای سنگین مناسب است.
معیار های انتخاب استپ موتور مناسب
- کاربرد : نوع کاربردی که استپ موتور برای آن استفاده خواهد شد بر برندی که باید انتخاب کنید نیز تاثیر خواهد گذاشت.برای مثال، اگر از استپ موتور برای استفاده در ماشین آلات صنعتی استفاده شود، باید موتوری باشد که در برابر محیط های سخت صنعتی مقاومت کند.
- اندازه :
اندازه و سایز نما: سایزهای NEMA 17 برای پروژههای سبک، NEMA 23 برای متوسط و NEMA 34 برای سنگین مناسب هستند. جدید: NEMA 42 برای کاربردهای صنعتی بزرگ معرفی شده است.
- گشتاور : یکی از مهم ترین پارامترها برای انتخاب استپ موتور مناسب، گشتاور آن است. گشتاور به به مقدار نیرویی که موتور برای چرخاندن بار نیاز دارد، اشاره می کند. استپ موتورها می توانند گشتاورهای بالایی را در سرعت پایین ارائه دهند.
- سرعت و دقت : منظور ازسرعت استپ موتور، تعداد دورهایی است که موتور در دقیقه می چرخد. باید دقت کنید که اگر استپ موتور برای کاربردی با دقت بالا استفاده می شود باید در سرعت های پایین کار کند.
- جریان و ولتاژ : جریان عبوری از سیم پیچ های موتور، ارتباط مستقیمی با نوع کارکرد و گشتاور استپ موتور دارد. توجه داشته باشید که استفاده از جریان و ولتاژ بیش از حد می تواند به موتور آسیب برساند و اتلاف انرژی را افزایش می دهد.
- قیمت : قیمت استپ موتور به عوامل مختلفی بستگی دارد. و متغیر می باشد.
- محیط کاری: مدلهای مقاوم به گردوغبار و رطوبت (IP65) برای صنایع غذایی و معدنی مناسب هستند.
جمع بندی
امروزه استپ موتورها در انواع و برند های مختلفی تولید می شوند. و دارای دقت بسیار بالایی برای حرکت به طور گسسته هستند. در این مقاله به معیار های انتخاب و خرید استپ موتور مناسب پرداختیم . حال با توجه به گستردگی مدل های استپ موتور، شما می توانید پس از در نظر گرفتن تمام جوانب، میتوانید از طریق تماس با متخصصین سی ان سی صنعت از قیمت استپ موتور مورد نظر خود اطلاع یابید.
سوالات متداول مشتریان ما در مورد انتخاب و خرید استپ موتور
چگونه گشتاور مناسب برای استپ موتور انتخاب کنیم؟
گشتاور با فرمول T = F * r (نیرو × شعاع) محاسبه میشود. برای CNC سبک، گشتاور 0.4-2.2 نیوتنمتر و برای سنگین، 4-12 نیوتنمتر مناسب است. با کارشناسان سی ان سی صنعت برای محاسبات دقیق تماس بگیرید.
تفاوت استپ موتور دو فاز و سه فاز چیست؟
دو فاز (1.8 درجه/گام) اقتصادیتر و سادهتر است، اما سه فاز (1.2 درجه/گام) گشتاور بالاتر و نویز کمتری دارد. سه فاز برای CNCهای صنعتی دقیق مناسبتر است.
چگونه از گرمای بیش از حد استپ موتور جلوگیری کنیم؟
جریان را 70-80% نامی تنظیم کنید، از هیتسینک و فن استفاده کنید و دما را زیر 60 درجه سانتیگراد نگه دارید. درایورهای میکرواستپینگ مانند TMC2209 نیز گرما را کاهش میدهند.
آیا استپ موتور برای محیطهای مرطوب مناسب است؟
مدلهای ضدآب با استاندارد IP65 برای محیطهای مرطوب مانند صنایع غذایی مناسب هستند، اما برای استفاده زیر آب توصیه نمیشوند.
بهترین درایور برای استپ موتور کدام است؟
درایورهای لیدشاین (مانند DM542E یا CWD860H) برای کاربردهای صنعتی و آتونیکس MD5-ND14 برای کاربردهای 5 فاز مناسباند. انتخاب بستگی به جریان و میکرواستپ مورد نیاز دارد.
چگونه می توانیم گشتاور استپ موتور را افزایش دهیم؟
- با افزایش جریان موتور
- استفاده از استپ موتور با قاب بزرگتر
چطور سرعت استپ موتور را بالا ببریم؟
با افزایش ولتاژ
چگونه از لرزش استپ موتور جلوگیری کنیم؟
- با استفاده از تنظیم میکرو استپ
- با استفاده از استپ موتور با زاویه گام بزرگتر
- کاهش ولتاژ
چگونه سر و صدای استپ موتور را کاهش دهیم؟
- استفاده از استپ موتور باکیفیت تر
- استفاده از درایو استپ موتور، با با قابلیت تنظیم میکرو استپ
کدام استپ موتور برای یونیت خطی (مانند بال اسکرو یا لینیر گاید) مناسب است؟
برای یونیتهای خطی، استپ موتورهای NEMA 17 (گشتاور 0.4-0.6 نیوتنمتر) برای یونیتهای کوچک و NEMA 23 یا 34 (گشتاور 2.2-12 نیوتنمتر) برای یونیتهای بزرگ مناسب هستند. مدلهای هیبریدی با دقت 0.9 درجه و درایورهای میکرواستپینگ (مانند DM542E) برای حرکت روان و دقیق توصیه میشوند. کوپلینگ فلکسیبل نیز برای اتصال به بال اسکرو ضروری است.
