پمپ وکیوم ادواردز

دسته: پمپ وکیوم

توضیحات
نظرات (0)

توضیحات

فهرست مطالب

ادواردز یک رهبر جهانی خلاء و مکش است. ما مفتخریم که صنعت را رهبری می کنیم، مرزهای علم را برای ارائه محصولات نوآورانه ای که ذاتی زندگی روزمره هستند، پیش می بریم، با همکاری مشتریان خود و به طور مستمر استانداردهای جدید را تنظیم می کنیم.

در ادواردز، ما متعهد به به حداقل رساندن اثرات منفی زیست‌محیطی تولید نیمه‌هادی‌ها هستیم و تلاش می‌کنیم تأثیر آن را بر دنیای طبیعی و محیطی که اکنون در آن زندگی می‌کنیم و برای آینده‌مان به حداقل برسانیم.

با بیش از 100 سال میراث غنی، ادواردز شریک منتخب ده ها هزار مشتری در برنامه های کاربردی مهم در سراسر جهان است. خلاء در بخش‌های مختلف، از تولید نیرو گرفته تا تولید فولاد، تا محیط‌های چالش برانگیز شبیه‌سازی فضا و تحقیقات فیزیک انرژی بالا مورد نیاز است.

هر جا که نیازهای خلاء را بیابید، ادواردز را پیشتاز خواهید دید. از داروها گرفته تا تلفن‌های همراه، از رایانه‌ها تا دانه‌های قهوه، خودروها و مواد شیمیایی، ما به خود می‌بالیم که در زندگی مردم تغییر ایجاد می‌کنیم. و ما این کار را مسئولانه انجام می دهیم و از نوآوری پایدار اطمینان می دهیم و در عین حال به مشتریان خود کمک می کنیم تا مزیت رقابتی و برتری عملیاتی خود را حفظ کنند.

ادواردز بخشی از گروه Atlas Copco (NASDAQ OMX Stockholm: ATCO A, ATCO B)، ارائه‌دهنده راه‌حل‌های بهره‌وری صنعتی در سوئد است.

رهبری فناوری که می توانید به آن تکیه کنید

برای بیش از 100 سال، داستان خلاء و کاهش ما یکی از نوآوری های ثابت بوده است. ما به طور مداوم در حال آزمایش و یادگیری هستیم که چگونه می‌توانیم راه‌حل‌های خود را بهبود بخشیم تا اطمینان حاصل کنیم که آنها مطابق با نیازهای شما هستند و به شما کمک می‌کنند تا قوانین جدید را رعایت کنید.

مهمتر از همه ما میل به توسعه محصولات با بالاترین کیفیت داریم. توسط یک سرویس جهانی پشتیبانی می شود که بی نظیر است. این عزم ما برای ارائه بهترین محصولات در کلاس شما است که ما را در رتبه اول جهان قرار می دهد. ما به عنوان یک شریک قابل اعتماد، روابط خوبی با بسیاری از تولیدکنندگان پیشرو در جهان داریم و درک عمیقی از چالش‌های کلیدی فرآیند آنها داریم. دانش فنی و تجربه کاربردی ما راه حل های نوآورانه ای را تقویت می کند، که می تواند به شما در بهینه سازی فرآیندهای خود و پشتیبانی از توسعه محصول خود کمک کند.

مسئولیت اجتماعی ادواردز

تعهد مستمر ما به ادغام مسئولیت اجتماعی شرکتی در کسب‌وکارمان، از توانایی ما برای ایجاد ارزش بلندمدت پایدار پشتیبانی می‌کند و تحقق اهداف استراتژیک ما را افزایش می‌دهد.

ما قویاً معتقدیم که استانداردهای بالای مسئولیت نه تنها با رشد و کارایی کسب و کار سازگار است، بلکه به طور مثبت از آن حمایت می کند. پذیرش چنین سیاست‌ها و رفتارهایی به ما کمک می‌کند تا روابط ارزشمندتری با سهامداران خود ایجاد کنیم. از آنجایی که ما بخشی از گروه اطلس کوپکو هستیم، پیوند زیر شما را به صفحه اطلس کوپکو می‌برد، یا مناطق خاصی را در زیر مشاهده کنید. سیاست های مسئولیت شرکتی ما را مشاهده کنید

کاتالوگ کامل محصولات ادواردز

پمپ های خشک شیمیایی ادواردز

Chemical Dry Pumps

دانلود کاتالوگ

پمپ های دیافراگمی خشک ادواردز

Dry Diaphragm Pumps

دانلود کاتالوگ

پمپ های کلاو خشک ادواردز

Dry Claw Pumps

دانلود کاتالوگ

پمپ های پیچ خشک ادواردز

Dry Screw Pumps

دانلود کاتالوگ

پمپ های چرخشی خشک ادواردز

Dry Scroll Pumps

دانلود کاتالوگ

پمپاژ توربومولکولی ادواردز

Turbomolecular Pumping Stations

دانلود کاتالوگ

پمپ وکیوم رینگ آبی ادواردز

Liquid ring vacuum pumps

دانلود کاتالوگ

بوستر پمپ ادواردز

Mechanical Booster Pumps

دانلود کاتالوگ

روتس پمپ چند مرحله ای ادواردز

Dry Multistage Roots Pumps

دانلود کاتالوگ

پمپ های وکیوم روتاری ادواردز

Rotary Screw Vacuum Pumps

دانلود کاتالوگ

پمپ وکیوم روغنی تک مرحله ای

Oil Rotary Vane Pumps Single Stage

دانلود کاتالوگ

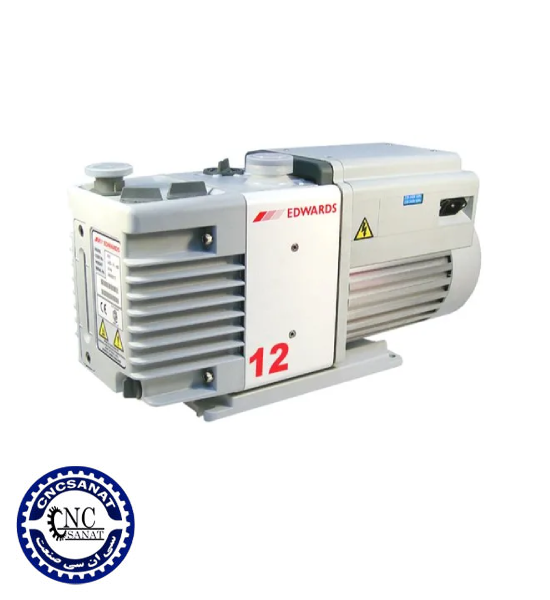

پمپ وکیوم روغنی دو مرحله ای

Oil Rotary Vane Pumps Two Stage

دانلود کاتالوگ

میکروواک استوکس ادواردز

Stokes Microvac

دانلود کاتالوگ

پمپ های توربو مگلو ادواردز

Maglev Turbo Pumps

دانلود کاتالوگ

سیستم وکیوم ادواردز

Edwards engineered vacuum system

دانلود کاتالوگ

پمپ های خشک شیمیایی ادواردز

با پیشرفت سریع در فناوری، صنایع فرآوری شیمیایی تقاضاهای چالش برانگیز فزاینده ای را برای سیستم های خلاء ایجاد می کنند. به عنوان پیشرو در فناوری خلاء، ادواردز مجموعه کاملی از محصولات خلاء فناوری پمپاژ را برای پاسخگویی به برنامه های کاربردی در صنایع فرآیندی دارد. برای صنایع شیمیایی، ادواردز طیف گسترده‌ای از پمپ‌ها و سیستم‌های خلاء را برای پاسخگویی به کاربردهای فرآیندی سخت در مواد شیمیایی پایه و خوب، مواد شیمیایی ویژه و کاربردهای دارویی ارائه می‌کند.

ما همچنین طیف گسترده‌ای از پمپ خلاء را برای استفاده در محیط‌های انفجاری و دارای گواهینامه ATEX، استانداردهای مربوطه آمریکایی و سایر استانداردهای جهانی ارائه می‌کنیم. گواهی ATEX برای تمام پمپ های خلاء محدوده شیمیایی Edwards تا منطقه 1 و با طیف گسترده ای از پمپ ها تا منطقه 0 به دست آمده است.

توضیحات	شماره مرجع	ولتاژ تغذیه	فرکانس منبع تغذیه
nEDC150 200/230V 50Hz 3Ph IEC	A50876020	3Ph 200/230V 50Hz IEC	50 Hz
nEDC150 Bareshaft 50Hz	A50876021	Albero nudo senza motore	50 Hz
nEDC150 Albero nudo 60Hz	A50876022	Albero nudo senza motore	60 Hz
nEDC150 380V 60Hz 3Ph IEC	A50876120	3Ph 380V 60Hz IEC	60 Hz
nEDC150 400V 50Hz 3Ph IEC	A50876220	3Ph 400V 50Hz IEC	50 Hz

پمپ های دیافراگمی خشک ادواردز

قدرت مجموعه پمپ دیافراگمی ما را کشف کنید. پمپ های دیافراگمی XDD1 پمپاژ فشرده و کارآمدی را ارائه می دهند که برای کاربردهای تمیز و خلاء بالا طراحی شده است. ایده آل برای پشتیبانی از پمپ های توربومولکولی کوچک، XDD1 ها نه تنها همه کاره هستند، بلکه به عنوان واحدهای رومیزی مستقل نیز عمل می کنند. پمپ های دیافراگمی D-LAB: با این ماشین های با کیفیت بالا از عملیات آزمایشگاهی شیمیایی یا دارویی خود پشتیبانی کنید. این پمپ ها که با سرها، دیافراگم ها و دریچه های Kalrez® مقاوم در برابر مواد شیمیایی طراحی شده اند، انتخاب های بی شماری را ارائه می دهند. تجربه آزمایشگاهی خود را با دقت و قابلیت اطمینان مجموعه پمپ دیافراگمی ما بهینه کنید. اکنون پمپ های با کیفیت بالا را که به صورت سفارشی برای کاربردهای تمیز و خلاء بالا و عملیات آزمایشگاهی شیمیایی ساخته شده اند، خریداری کنید.

پمپ های دیافراگمی D-Lab

طیف پمپ های دیافراگمی ادواردز D-Lab پمپاژ تمیزی را در یک طراحی سبک وزن ارائه می دهد که آنها را برای بسیاری از کاربردهای آزمایشگاهی ایده آل می کند. پمپ ها می توانند به طور مستقل کار کنند و به حداقل تعمیر و نگهداری نیاز دارند. پمپ های دی لب پمپ های تک سر و دو سر با سرعت پمپاژ تا 2 متر مکعب در ساعت می باشند.

D-Lab XX-100

پمپ های دیافراگمی D-LAB با سرهای تفلون® مقاوم در برابر مواد شیمیایی، دیافراگم ها و دریچه های Kalrez® طیف گسترده ای از گزینه ها را به کاربران آزمایشگاه های شیمیایی یا دارویی ارائه می دهند.

پمپ های خلاء نهایی 100 میلی باری تک سر برای استفاده با تجهیزات خشک کردن یا جایگزینی پمپ های واتر جت مناسب هستند، در حالی که پمپ های خلاء نهایی دو سر 8 میلی بار برای تبخیر چرخشی، انتقال گاز و طیف وسیعی از کاربردهای خلاء متوسط مناسب هستند.

ویژگی ها و مزایا به طور خلاصه

پمپاژ خشک، فناوری بدون روانکار که نیاز به تعویض و دفع پرهزینه روغن را از بین می برد
سبک و جمع و جور با ردپایی کوچک که امکان استفاده از آن را انعطاف پذیر می کند
پمپ پشتی ایده آل برای پمپ های توربومولکولی کوچک
گزینه های 115/230 ولت یا 24 ولت در سراسر جهان
کانکتور IEC 60320 C14 روی AC. پمپ ها
مطابق با استانداردهای EN61010، EN1012، CSA/UL

Short Description

Reference number

Weights

Power supply voltage

Size Length

Power supply frequency

Size Height

Size Width

Total nominal power @60Hz

Total nominal power @50Hz

Final pressure

Power at rest (at full throttle)

Nominal pumping speed

D-Lab 10-100 – Diaphragm Pump, 1Ph 115V 60Hz

A48015941

5.90 kg g t

1Ph 115V 60Hz

0.305

60Hz

0.182

0.144

110

–

7500

110.00 W kW

1.667 × 10⁻⁴

D-Lab 10-100 – Diaphragm Pump, 1Ph 230V 50Hz

A48015960

5.90 kg g t

1Ph 230V 50Hz

0.305

50 Hz

0.182

0.144

–

10000

100.00 W kW

1.667 × 10⁻⁴

D-Lab 20-100 – Diaphragm Pump, 1Ph 115V 60Hz

A48017941

7.10 kg g t

1Ph 115V 60Hz

0.328

60Hz

0.204

0.157

145

–

7500

145.00 W kW

3.333 × 10⁻⁴

D-Lab 20-100 – Diaphragm Pump, 1Ph 230V 50Hz

A48017960

7.10 kg g t

1Ph 230V 50Hz

0.328

50 Hz

0.204

0.157

–

130

10000

130.00 W kW

3.333 × 10⁻⁴

D-Lab 34-100 – Diaphragm Pump, 1Ph 115V 60Hz

A48021941

10.30 kg g t

1Ph 115V 60Hz

0.356

60Hz

0.222

0.172

220

–

7500

220.00 W kW

5.667 × 10⁻⁴

D-Lab 34-100 – Diaphragm Pump, 1Ph 230V 50Hz

A48021960

10.30 kg g t

1Ph 230V 50

پمپ های پنجه خشک ادواردز

این پمپ ها یکی از انواع پمپ وکیوم خشک هستند که دارای طراحی خلاقانه ای هستند که معیاری را در بازار پمپ پنجه ای ایجاد می کند. سادگی، کارایی و قابلیت مدیریت آلاینده های این پمپ ها، آنها را به انتخاب هوشمندانه ای برای کاربرد شما تبدیل کرده است. مجموعه پمپ خلاء پنجه خشک EDC و nEDC که مطابق با استانداردها و کیفیت دقیق مورد نیاز مشتریان ما ساخته شده است، راه حلی بدون دردسر و مقرون به صرفه را برای رفع نیازهای شما در اختیار شما قرار می دهد.

کاربرد پمپ های پنجه خشک

انتقال خلاء
مدیریت آب و فاضلاب
چاپ و تبدیل کاغذ
استریلیزاسیون با بخار
اکستروژن پلاستیک
خشک کردن
سیستم های پزشکی
صنایع لبنی شیردوشی و
انتقال شیر
ترموفرمینگ

Short Description	Reference number	Power supply voltage	Power supply frequency	Engine efficiency class	Total nominal power	Power at rest (at full throttle)	Nominal pumping speed
nEDC065V 200/230V 50Hz 3Ph IEC	A50875020	3Ph 200/230V 50Hz IEC	50 Hz 50 Hz	IE3	1800.00 W	1800	0.018
nEDC065 Albero nudo 50Hz	A50875021	Albero nudo senza motore	50 Hz	IE3	1800.00 W	–	0.018
nEDC065 Albero Nudo 60Hz	A50875022	Albero nudo senza motore	60 Hz	IE3	2200.00 W	–	0.022
nEDC065V 380V 60Hz 3Ph IEC	A50875120	3Ph 380V 60Hz IEC	60 Hz	IE3	2200.00 W	–	0.022
nEDC065V 400V 50Hz 3Ph IEC	A50875220	3Ph 400V 50Hz IEC	50 Hz	IE4	1800.00 W	–	0.018
nEDC065 500/575V 50/60Hz 3Ph IEC-UL/cUL	A50875320	3Ph 500/575V 50/60Hz IEC-UL/cUL	50 Hz 60 Hz	IE3	1800.00 W	–	0.022
nEDC065 230/460V 60Hz 3Ph UL/cUL	A50875620	3Ph 230/460V 60Hz UL/cUL	60 Hz	IE3	2200.00 W	–	0.022

پمپ های پیچ خشک ادواردز

ادواردز، پیشرو جهانی در فناوری پمپ خشک، توانایی ارائه راه حلی کم هزینه و متناسب با کاربرد خلاء شما را نشان داده است. ما به دلیل ارائه راه‌حل‌های خلاء قوی به مشتریان خود معروف هستیم که شامل محصولات برتر با تخصص کاربرد و فرآیند است که متشکل از دهه‌ها تجربه در دنیای واقعی و سناریوی واقعی است. طیف وسیعی از پمپ های خلاء پیچ خشک ادواردز این سنت را ادامه می دهد.

تمام محدوده های پمپ خشک Edwards به طور ایده آل برای موارد زیر مناسب هستند:

عملیات حرارتی
متالورژی
پوشش
خورشیدی
خشک کردن
و بسیاری دیگر

Short Description	Reference number	GXS Exhaust Orientation Variant	Pump Bleed Variant
GXS450/4200F – LV LD SE SK	GSG122000000	Side exhaust and skid	Light Duty For light duty (SSP+HVP) – 12 slm
GXS450/4200F – LV LD RE CA	GSG122050000	Rear exhaust and castor wheels	Light Duty For light duty (SSP+HVP) – 12 slm
GXS450/4200F – LV MD RE CA	GSG122350000	Rear exhaust and castor wheels	Medium Duty For medium duty (SSP+HVP+input+GB+Exh PM) 18-52 slm
GXS450/4200F – LV MD+ RE CA	GSG122450000	Rear exhaust and castor wheels	Medium Duty + Medium Duty + (High Flow Purge/Solvent Flush) 18-52 msl
GXS450/4200F – HV LD SE SK	GSG152000000	Side exhaust and skid	Light Duty For light duty (SSP+HVP) – 12 slm
GXS450/4200F – HV LD RE CA	GSG152050000	Rear exhaust and castor wheels	Light Duty For light duty (SSP+HVP) – 12 slm
GXS450/4200F – HV MD SE SK	GSG152300000	Side exhaust and skid	Medium Duty For medium duty (SSP+HVP+input+GB+Exh PM) 18-52 slm
GXS450/4200F – HV MD RE CA	GSG152350000	Rear Exhaust and Castors Rear Exhaust and Castors	Medium Duty (SSP+HVP+Inlet+GB+Exh PM) 18-52 msl Medium Duty For medium duties (SSP+HVP+inlet+GB+Exh PM) 18-52 msl
GXS450/4200F – HV MD+ SE SK	GSG152400000	Side exhaust and skid	Medium Duty + Medium Duty + (High Flow Purge/Solvent Flush) 18-52 msl
GXS450/4200F – HV MD+ RE CA	GSG152450000	Rear exhaust and castor wheels	Medium Duty + Medium Duty + (High Flow Purge/Solvent Flush) 18-52 msl

پمپ های چرخشی خشک ادواردز

پمپ‌های وکیوم پیچ خشک، پمپ‌های جابجایی مثبت هستند که از دو پیچ مارپیچ، یکی ثابت و دیگری مداری، برای به دام انداختن و فشرده‌سازی مولکول‌های گاز استفاده می‌کنند. آنها پمپ های بدون روغن و کم تعمیر هستند که معمولا برای کاربردهای خلاء تمیز استفاده می شوند.

تمام محدوده های پمپ خشک Edwards به طور ایده آل برای موارد زیر مناسب هستند:

عملیات حرارتی
متالورژی
پوشش
خورشیدی
خشک کردن
و بسیاری دیگر

Short Description	Reference number	Scroll pump variant
nXDS20i – 100-127/200-240V 1Ph 50/60Hz	A73801983	standard Standard variant
nXDS20iC – 100-127/200-240V 1Ph 50/60Hz	A73802983	C C – corrosion resistant variant
nXDS20iR – 100-127/200-240V 1Ph 50/60Hz	A73803983	R R – variants without gas ballast

پمپاژ توربومولکولی ادواردز

پمپاژ توربومولکولی ادواردز طیف گسترده ای از محصولات هستند که راه حل های خلاء همه کاره را در کاربردهای مختلف ارائه می دهند.

تمام ایستگاه های پمپاژ توربومولکولی nEXT ما به صورت کاملاً مونتاژ شده و آماده اجرا مستقیم از جعبه با پمپ های توربومولکولی nEXT و پمپ های پشتیبان هستند که برای کاربر قابل تعمیر هستند.

محدوده پمپاژ توربومولکولی ما شامل موارد زیر است:

سطح ورودی T-Station 85 یا T-Station 300 برای کسانی که به ظرفیت بالاتر نیاز دارند
ایستگاه پمپاژ توربومولکولی nEXT پیچیده تر: به عنوان چرخ دستی توربو TIC شناخته می شود.
راه حل جامع خلاء با آخرین پیشرفت های تکنولوژی: ایستگاه پمپاژ TIC cart XL.
با این طیف از راه حل های پمپاژ مطمئنا راه حلی وجود خواهد داشت که نیازهای خلاء شما را برطرف می کند!

Short Description	Reference number	Vacuum inlet flange connection	Final pressure	Power at rest (at full throttle)	Nominal pumping speed	H2 compression ratio	Nominal Helium Pumping Speed	H2 Nominal Pumping Speed	Vacuum pump technology	variantBackingPumpTurbocart	variantTmpPerformanceModel
TIC Cart nEXT85D – NW40 / RV5 / 230V (UK)	TSJ120004	DN 40 ISO-KF (NW40)	5,000 × 10⁻⁷ Pa	750.00 W kW	0.047 m³/s	2,000 × 10⁵	0.061 m³/s cfm l/min m/³h l/s	0.049 m³/s cfm l/min m/³h l/s	Pumping Stations – Turbomolecular Pump	RV5	D D – duplex
TIC Cart nEXT85D – NW40 / XDD1 / TAV5 / 230V (UK)	TSJ1A1004	DN 40 ISO-KF (NW40)	5,000 × 10⁻⁷	490.00 W kW	0.047 m³/s	2,000 × 10⁵	0.061 m³/s cfm l/min m/³h l/s	0.049 m³/s cfm l/min m/³h l/s	Pumping station – turbomolecular pump	XDD1	–
TIC Cart nEXT85D – NW40 / nXDS6i / 110V (US)	TSJ1D1002	DN 40 ISO-KF (NW40)	5,000 × 10⁻⁷ Pa	625.00 W kW	0.047 m³/s	2,000 × 10⁵	0.061 m³/s cfm l/min m/³h l/s	0.049 m³/s cfm l/min m/³h l/s	Pumping Stations – Turbomolecular Pump	nXDS6i	D D – duplex
TIC Cart nEXT85D – NW40 / nXDS10i / 110V (US)	TSJ1E1002	DN 40 ISO-KF (NW40)	5,000 × 10⁻⁷ Pa	740.00 W kW	0.047 m³/s	2,000 × 10⁵	0.061 m³/s cfm l/min m/³h l/s	0.049 m³/s cfm l/min m/³h l/s	Pumping Stations – Turbomolecular Pump	nXDS10i	D D – duplex
TIC Cart nEXT85D – ISO63 / RV5 / 230V (EU)	TSJ220001	DN 63 ISO-K	5,000 × 10⁻⁷ Pa	710.00 W kW	0.084 m³/s	2,000 × 10⁵	0.078 m³/s cfm l/min m/³h l/s	0.060 m³/s cfm l/min m/³h l/s	Pumping Stations – Turbomolecular Pump	RV5	D D – duplex
TIC Cart nEXT85D – ISO63 / nXDS6i / TAV5 / 230 V (EU)	TSJ2D1001	DN 63 ISO-K	5,000 × 10⁻⁷ Pa	760.00 W kW	0.084 m³/s	2,000 × 10⁵	0.078 m³/s cfm l/min m/³h l/s	0.060 m³/s cfm l/min m/³h l/s	Pumping Stations – Turbomolecular Pump	nXDS6i	D D – duplex
TIC Cart nEXT85H – NW40 / E2M1.5 / TAV5 / 230 V (EU)	TSK111001	DN 40 ISO-KF (NW40)	EU	–	5,000 × 10⁻⁷	–	0.047 m³/s cfm l/min m/³h l/s	5,000 × 10⁵	0.061 m³/s	E2M1.5	H H – high compression
TIC Cart nEXT85H – NW40 / RV5 / TAV5 / 230 V (EU)	TSK121001	DN 40 ISO-KF (NW40)	EU	–	5,000 × 10⁻⁷	–	0.047 m³/s cfm l/min m/³h l/s	5,000 × 10⁵	0.061	RV5	H H – high compression
TIC Cart nEXT85H – NW40 / nXDS6i / 110V (US)	TSK1D0002	DN 40 ISO-KF (NW40)	US	–	5,000 × 10⁻⁷	–	0.047 m³/s cfm l/min m/³h l/s	5,000 × 10⁵	0.061 m³/s	nXDS6i	H H – high compression
TIC Cart nEXT85H – NW40 / nXDS6i / 230 V (EU)	TSK1D1001	Pumping Stations – Turbomolecular Pump	1/8″ NPT female	–	5,000 × 10⁻⁷	–	0.047 m³/s cfm l/min m/³h l/s	5,000 × 10⁵	0.061 m³/s	nXDS6i	H H – high compression
TIC Cart nEXT85H – NW40 / nXDS20i / TAV5 / 220 V (Europe)	TSK1G1001	DN 40 ISO-KF (NW40)	5,000 × 10⁻⁷ Pa	750.00 W kW	0.047	–	0.061 m³/s cfm l/min m/³h l/s	0.049 m³/s cfm l/min m/³h l/s	Pumping Stations – Turbomolecular Pump	nXDS20i	H H – high compression
TIC Cart nEXT85H – ISO63 / nXDS6i / TAV5 / 230 V (EU)	TSK2D1001	Pumping Stations – Turbomolecular Pump	1/8″ BSPP (G) female	–	5,000 × 10⁻⁷	–	0.084 m³/s cfm l/min m/³h l/s	5,000 × 10⁵	0.078	nXDS6i	H H – high compression
TIC Cart nEXT85H – CF63 – nXDS6i / TAV5 / 230 V (EU)	TSK3D1001	DN 63 CF (4.5″)	EU	–	5,000 × 10⁻⁸	–	0.084 m³/s cfm l/min m/³h l/s	5,000 × 10⁵	0.078	nXDS6i	H H – high compression
TIC Cart nEXT85H – CF63 – nXDS10i / TAV5 / 230 V (EU)	TSK3E1001	DN 63 CF (4.5″)	EU	–	5,000 × 10⁻⁸	–	0.084 m³/s cfm l/min m/³h l/s	5,000 × 10⁵	0.078 m³/s	nXDS10i	H H – high compression

پمپ وکیوم رینگ آبی ادواردز

به عنوان پیشرو در فناوری خلاء، ادواردز مجموعه ای از پمپ های خلاء حلقه مایع را برای پاسخگویی به برنامه های کاربردی در صنایع فرآیندی توسعه داده است. محدوده پمپ خلاء رینگ مایع ما شامل دستگاه های تک مرحله ای و دو مرحله ای است. این کارایی بهینه را برای فرآیندهایی که در محدوده خلاء کار می کنند را ممکن می سازد. ظرفیت پمپ تا 40000 متر مکعب در ساعت در یک مرحله و 7500 متر مکعب در ساعت در مدل های دو مرحله ای موجود است.

ما سال ها دانش جامع و تخصص فنی نوآورانه را برای توسعه طیف انقلابی پمپ های خلاء حلقه مایع هوشمند و متصل ترکیب می کنیم. ما پمپ‌ها و کمپرسورهای خلاء رینگ مایع را مطابق با نیازها و انتظارات شما طراحی، مهندسی، مونتاژ و آزمایش می‌کنیم.

پمپ های خلاء رینگ مایع چگونه کار می کنند؟

پروانه پمپ به صورت خارج از مرکز به محور محفظه پمپ نصب می شود، هنگامی که پروانه با سرعت مناسب چرخانده می شود و منبع مایع به محفظه پمپ وارد می شود، حلقه مایع به صورت متحدالمرکز به محفظه پمپ ایجاد می شود. با چرخش پروانه، محفظه ای توسط تیغه های پروانه تشکیل می شود و داخل حلقه مایع، چون این محفظه برای درگاه مکش باز است، گاز به داخل پمپ مکیده می شود. همانطور که پروانه به چرخش ادامه می دهد، محفظه پمپاژ به دلیل خارج از مرکز فشرده شدن گاز محبوس شده کاهش می یابد، هنگامی که محفظه به درگاه خروجی می رسد، گاز با فشار افزایش یافته همراه با مقداری از مایع آب بندی تخلیه می شود که گرمای فشرده سازی را حذف می کند.

مزایای پمپ های حلقه مایع

قابلیت اطمینان بالا بدون
فاصله های کوچک
قطعات متحرک کم
بدون روغن کاری داخلی
پمپ های موجود با طیف گسترده ای از ظرفیت های پمپاژ
پمپ ها می توانند به طور مداوم در هر فشاری بر روی منحنی سرعت پمپاژ کار کنند
عالی برای پمپاژ بخارات و گازهای مرطوب
مایع سیل را می توان به گونه ای انتخاب کرد که با بخارهای فرآیند سازگار باشد و بازیابی حلال را امکان پذیر می کند
موجود در مواد مختلف ساختمانی مناسب برای پمپاژ گازهای خورنده
مطابق با استاندارد ضد انفجار با تغییرات محدود در پمپ

بوستر پمپ ادواردز

ادواردز طیف گسترده ای از پمپ های تقویت کننده مکانیکی را برای مطابقت با تمام الزامات فرآیندهای صنعتی و شیمیایی ارائه می دهد. گزینه های ATEX نیز برای استفاده در کاربردهای خطرناک یا شیمیایی موجود است.

محدوده تقویت کننده ما با پایه نصب شده بزرگ ثابت شده است و فرآیند پایداری را برای خروجی ثابت ارائه می دهد. آنها برای عملکرد مداوم در محدوده های فشار گسترده مناسب هستند.

متالورژی خلاء
تقطیر خلاء
بسته بندی وکیوم
گاز زدایی فولاد
پوشش
تونل های باد کم تراکم
شبیه سازی فضا
اشباع خلاء
خشک کردن نفت و گاز زدایی
خشک کردن انجمادی دارویی
خشک کن انجمادی صنعتی

خرید پمپ وکیوم ادواردز

شما عزیزان می توانید با تماس با متخصصان ما در سی ان سی صنعت اقدان به خرید محصولات ادواردز و یا معادل آن ها از برند های معتبری همچون گیو ایتالیا و یا بوش آلمان بکنید

پمپ‌های خلاء چند مرحله‌ای ادواردز

پمپ‌های خلاء چند مرحله‌ای Roots نوعی پمپ جابجایی مثبت هستند که از دو یا چند روتور بهم پیوسته برای فشرده‌سازی گاز استفاده می‌کنند. آنها معمولاً در کاربردهای نیمه هادی و ابزارهای تحلیلی به دلیل سرعت پمپاژ بالا، فشار نهایی کم و محیط پمپاژ تمیز استفاده می شوند.

آنها می توانند بدون نیاز به روغن به سطوح خلاء بالا در کمترین سطح سر و صدا دست یابند که منجر به تعمیر و نگهداری کم و قابلیت اطمینان بالا می شود.

پمپ های nXLi و nXRi از Edwards برای کاربردهای طیف سنجی جرمی پیشرفته طراحی شده اند. پمپ‌های nXLi عملکرد و قابلیت اطمینان بیشتری را ارائه می‌دهند، در حالی که پمپ‌های nXRi دارای طراحی جمع و جور هستند که برای ادغام در ابزارهای تحلیلی و سیستم‌های خلاء عالی است.

مجموعه پمپ های خشک کوچک ما را برای راه حل های جاروبرقی کارآمد و بدون روغن متناسب با نیازهای خاص خود کاوش کنید!

Short Description	Part Number	Connection Vacuum Inlet Flange	Weight	Connection vacuum outlet flange	Leak Rate	Power Supply Phase	Supply Voltage	Dimension Length	IP Rating
nXL110i HV – NW40/NW25	A77012320	DN 40 ISO-KF (NW40)	78.00 kg g t	DN 25 ISO-KF (NW25)	1.000 × 10⁻⁶ Pa·m³/s Nl/s mbar·l/s Nl/min sccm Torr·acfm	1-Ph	1Ph 200-240V 50/60Hz	0.654 m cm ft mm in	IP20
nXL110i HV – NW50/NW25	A77012420	DN 50 ISO-KF (NW50)	78.00 kg g t	DN 25 ISO-KF (NW25)	1.000 × 10⁻⁶ Pa·m³/s Nl/s mbar·l/s Nl/min sccm Torr·acfm	1-Ph	1Ph 200-240V 50/60Hz	0.654 m cm ft mm in	IP20
nXL110iD – NW40/NW25/NW25	A77032320	–	Medium Vacuum Pump Rough Vacuum Pump	–	–	–	–	–	–

Supply Frequency	Dimension Height	Dimension Width	Connection Power	Noise Level	Cooling Method	Vibration Level Velocity (rms)	connectionVacuumFlangeCombined	Power Total Rated	Pressure Ultimate	Rotational Speed Nominal
50 Hz 60 Hz	0.344 m cm ft mm in	0.308 m cm ft mm in	IEC EN60320 C20 – Male (for C19 plug on mains cable)	56.70 db(A)	Air Cooling (forced – fan)	2.500 × 10⁻³ m/s	DN 40 ISO-KF (NW40) / DN 25 ISO-KF (NW25)	700.00 W kW	2.00 Pa mTorr mbar inHg bar psi Torr	150.00 Hz MHz rpm kHz
50 Hz 60 Hz	0.344 m cm ft mm in	0.308 m cm ft mm in	IEC EN60320 C20 – Male (for C19 plug on mains cable)	56.70 db(A)	Air Cooling (forced – fan)	2.500 × 10⁻³ m/s	DN 50 ISO-KF (NW50) / DN 25 ISO-KF (NW25)	700.00 W kW	2.00 Pa mTorr mbar inHg bar psi Torr	150.00 Hz MHz rpm kHz
–	–	–	–	–	–	–	–	–	–	–

Power at Ultimate (Quiescent)	Power Standby Mode	Pumping Speed Nominal	Pressure Inlet Continous Max.	pressureOutletMaxContinous	Temperature Ambient Operation Max	Temperature Ambient Operation Min.	Temperature Ambient Storage Min.	Temperature Ambient Storage Max.	Product Pressure Range	High / Medium / Rough Vacuum Classification	Material Of Construction
650.00 W kW	700.00 W kW	0.031 m³/s cfm l/min m/³h l/s	800.00 Pa mTorr mbar inHg bar psi Torr	1.500 × 10⁵ Pa mTorr mbar inHg bar psi Torr	313.15 K °C °F	278.15 K °C °F	243.15 K °C °F	343.15 K °C °F	Medium Vacuum: 1 mbar – 1·10⁻³ mbar	Rough Vacuum Pump	SG iron,Aluminium alloy,Steel,Fluoroelastomer (seals),PTFE
650.00 W kW	0.031 m³/s cfm l/min m/³h l/s	800.00 Pa mTorr mbar inHg bar psi Torr	1.500 × 10⁵ Pa mTorr mbar inHg bar psi Torr	313.15 K °C °F	278.15 K °C °F	243.15 K °C °F	343.15 K °C °F	Medium Vacuum: 1 mbar – 1·10⁻³ mbar	Rough Vacuum Pump	SG iron,Aluminium alloy,Steel,Fluoroelastomer (seals),PTFE
/

پمپ گردش در روغن ادواردز

پمپ خلاء روغنی ، پمپ های جابجایی مثبت هستند که از دو روتور بهم پیوسته با پیچ های مارپیچ برای فشرده سازی گاز استفاده می کنند. آنها از روغن به عنوان ماده آب بندی و خنک کننده استفاده می کنند. آنها معمولاً در کاربردهای صنعتی به دلیل سرعت پمپاژ بالا، فشار نهایی کم و عملکرد قابل اعتماد استفاده می شوند.

پمپ وکیوم روغنی تک مرحله ای ادواردز

پمپ‌های پره‌ای چرخشی، پمپ‌های جابه‌جایی مثبت و مرطوب در نظر گرفته می‌شوند، که عبارت «تر» نشان می‌دهد که گازهای پمپ شده در معرض روغن قرار دارند. ویژگی مهم پمپ های پره ای دوار مهر و موم شده روغنی (OSRV) استفاده از روغن به عنوان درزگیر و خنک کننده است.

پمپ‌ وکیوم تک مرحله‌ ای از فشرده‌سازی تک مرحله‌ای استفاده می‌کنند که سرعت پمپاژ خشن بالا را همراه با فشار نهایی به اندازه کافی خوب ارائه می‌کند. آنها به طور گسترده در صنایع و صنایع غذایی استفاده می شوند.

پمپ وکیوم روغنی دو مرحله ای ادواردز

پمپ‌های پره‌ای چرخشی، پمپ‌های جابه‌جایی مثبت و مرطوب در نظر گرفته می‌شوند، با عبارت «تر» به این معناست که گازهای پمپ شده در معرض روغن قرار دارند. ویژگی مهم پمپ های پره ای دوار مهر و موم شده روغنی (OSRV) استفاده از روغن به عنوان درزگیر و خنک کننده است.

پمپ‌ وکیوم دو مرحله‌ ای از فشرده‌سازی دو مرحله‌ای استفاده می‌کنند که سرعت پمپاژ بالا همراه با فشار نهایی کم را ارائه می‌دهد. آنها به طور گسترده ای در صنایع صنعتی، شیمیایی، دارویی و صنایع غذایی استفاده می شوند.

میکروواک استوکس ادواردز

یک ماشین ثابت و قوی
برای بیش از 100 سال، Stokes Microvac عملیات قوی و قابل اعتماد را با حداکثر زمان کار ارائه می دهد. بخش بزرگی از این به دلیل طراحی کارآمد است که شامل حداقل قطعات متحرک است.
پمپ آماده نصب باعث صرفه جویی در فضا می شود
با سری «J» بهبودیافته، ارتقا یافته و دقیق، یک پمپ خلاء کامل و مستقل تحویل می‌گیرید که تا 50 درصد از فضای کف را برای شما صرفه‌جویی می‌کند.

سرعت چرخش آهسته

با سرعت چرخش کمتر از 500 دور در دقیقه، استوکس میکروواک 50 درصد کندتر از مدل های رقابتی است. این به معنای عمر طولانی تر و توانایی بیشتر برای کنترل ذرات معلق ناشی از برنامه های خشن شما است.

سهولت خدمات

مکانیسم ساده را می توان به راحتی در محل سرویس و نگهداری کرد. طراحی قوی شامل قطعات کمتری است که به راحتی قابل تعویض هستند و هزینه تعمیر و نگهداری و قطعات شما را پایین نگه می دارد.

مهندسی نرم افزار و سیستم سازی

لوازم جانبی به راحتی در دسترس است

شما می‌توانید از طیف گسترده‌ای از لوازم جانبی، از جمله انواع روغن پمپ وکیوم، مخزن آب، جداکننده غبار روغن، صدا خفه کن بالاست گاز، بالاست خودکار گاز، تصفیه‌کننده‌های روغن خارجی، فیلترهای ورودی و سیستم‌های خنک‌کننده خارجی حلقه بسته انتخاب کنید که تطبیق پذیری را برای کاربردهای متعدد فراهم می‌کند.

پمپ های توربومولکولی مکانیکی ادواردز

پمپ های توربومولکولی (TMPs) پمپ های خلاء جنبشی هستند که با استفاده از روتور چرخان بسیار سریع (معمولاً بین 24000 تا 90000 دور در دقیقه می چرخند) کار می کنند. فشارهای عملیاتی معمولی آنها در محدوده فشار بالا تا فشار بسیار بالا بین 10-3 و 10-11 میلی بار است که از سرعت پمپاژ بین 10 تا 4000 لیتر در ثانیه استفاده می کند.

آنها به طور گسترده در کاربردهای علمی و صنعتی که نیازمند محیط های خلاء دقیق و تمیز هستند، مانند آنالیز سطح، طیف سنجی جرمی و رسوب گذاری خلاء استفاده می شوند. آنها می توانند به طور مداوم برای دوره های طولانی کار کنند، و آنها را برای بسیاری از کاربردهای آزمایشگاهی و تولیدی ایده آل می کند.

Short Description	Part Number	variantTmpPerformanceModel	variantTmpBackingPortInterstagePortFlangeAndPosition85	variantTmpSingleOrTrippleBackingPortBody
nEXT85D AO – ISO100 NW16 80W	B8C210101	D D – Duplex	–	–
nEXT85D AO – NW40 NW16 80W	B8C210A01	D D – Duplex	–	–
nEXT85D AO – ISO63 NW16 80W	B8C210B01	D D – Duplex	–	–
nEXT85D AO – CF63 NW16 80W	B8C210C01	D D – Duplex	–	–
nEXT85H AO – ISO100 NW16 80W	B8C410101	H H – High Compression	–	–
nEXT85H AO – NW40 NW16 80W	B8C410A01	H H – High Compression	–	–
nEXT85H AO – ISO63 NW16 80W	B8C410B01	H H – High Compression	–	–
nEXT85H AO – CF63 NW16 80W	B8C410C01	H H – High Compression	–	–
nEXT85D – ISO100 NW16 80W	B8G210101	D D – Duplex	Backing port 16KF (NW16) B270 – top down view at TMP rotor 270° clockwise from electronics	Single Backing Port Body
nEXT85D – NW40 NW16 – 80W	B8G210A01	D D – Duplex	Backing port 16KF (NW16) B270 – top down view at TMP rotor 270° clockwise from electronics	Single Backing Port Body
nEXT85D – ISO63 NW16 80W	B8G210B01	D D – Duplex	Backing port 16KF (NW16) B270 – top down view at TMP rotor 270° clockwise from electronics	Single Backing Port Body
nEXT85D – CF63 NW16 – 80W	B8G210C01	D D – Duplex	Backing port 16KF (NW16) B270 – top down view at TMP rotor 270° clockwise from electronics	Single Backing Port Body
nEXT85H – ISO100 NW16 – 80W	B8G410101	H H – High Compression	Backing port 16KF (NW16) B270 – top down view at TMP rotor 270° clockwise from electronics	–
nEXT85H – NW40 NW16 – 80W	B8G410A01	H H – High Compression	Backing port 16KF (NW16) B270 – top down view at TMP rotor 270° clockwise from electronics	–
nEXT85H – ISO63 NW16 80W	B8G410B01	H H – High Compression	Backing port 16KF (NW16) B270 – top down view at TMP rotor 270° clockwise from electronics	–
nEXT85H – CF63 NW16 – 80W	B8G410C01	H H – High Compression	Backing port 16KF (NW16) B270 – top down view at TMP rotor 270° clockwise from electronics	–

نظرات (0)

دیدگاهها

هیچ دیدگاهی برای این محصول نوشته نشده است.

اولین نفری باشید که دیدگاهی را ارسال می کنید برای “پمپ وکیوم ادواردز”

پمپ وکیوم ادواردز

رهبری فناوری که می توانید به آن تکیه کنید

مسئولیت اجتماعی ادواردز

کاتالوگ کامل محصولات ادواردز

پمپ های خشک شیمیایی ادواردز

پمپ های دیافراگمی خشک ادواردز

پمپ های کلاو خشک ادواردز

پمپ های پیچ خشک ادواردز

پمپ های چرخشی خشک ادواردز

پمپاژ توربومولکولی ادواردز

پمپ وکیوم رینگ آبی ادواردز

بوستر پمپ ادواردز

روتس پمپ چند مرحله ای ادواردز

پمپ های وکیوم روتاری ادواردز

پمپ وکیوم روغنی تک مرحله ای

پمپ وکیوم روغنی دو مرحله ای

میکروواک استوکس ادواردز

پمپ های توربو مگلو ادواردز

سیستم وکیوم ادواردز

پمپ های خشک شیمیایی ادواردز

پمپ های دیافراگمی خشک ادواردز

پمپ های دیافراگمی D-Lab

D-Lab XX-100

ویژگی ها و مزایا به طور خلاصه

پمپ های پنجه خشک ادواردز

کاربرد پمپ های پنجه خشک

پمپ های پیچ خشک ادواردز

پمپ های چرخشی خشک ادواردز

پمپاژ توربومولکولی ادواردز

پمپ وکیوم رینگ آبی ادواردز

پمپ های خلاء رینگ مایع چگونه کار می کنند؟

مزایای پمپ های حلقه مایع

بوستر پمپ ادواردز

خرید پمپ وکیوم ادواردز

پمپ‌های خلاء چند مرحله‌ای ادواردز

پمپ گردش در روغن ادواردز

پمپ وکیوم روغنی تک مرحله ای ادواردز

پمپ وکیوم روغنی دو مرحله ای ادواردز

میکروواک استوکس ادواردز

سرعت چرخش آهسته

سهولت خدمات

مهندسی نرم افزار و سیستم سازی

لوازم جانبی به راحتی در دسترس است

پمپ های توربومولکولی مکانیکی ادواردز

دیدگاهها

محصولات مشابه

پمپ وکیوم ادواردز
