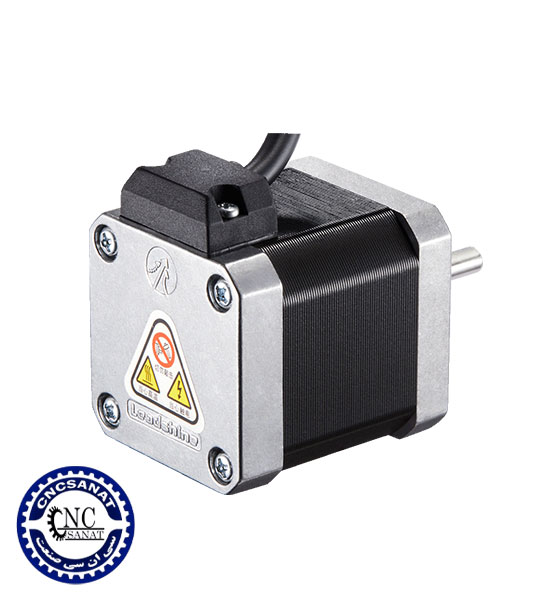

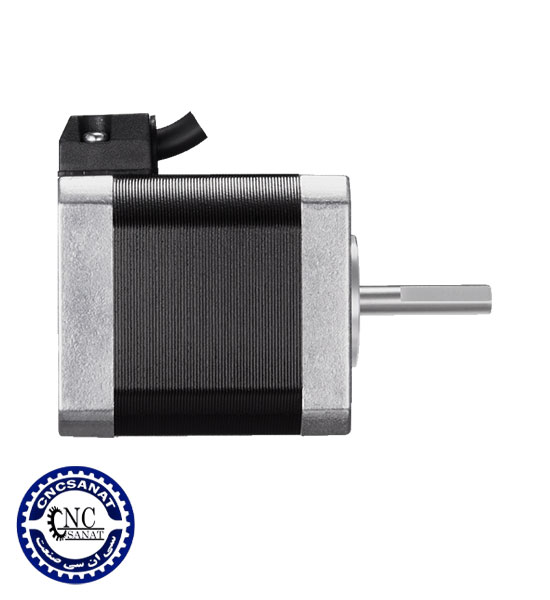

استپ موتور نما 17 گشتاور 6kg.cm لیدشاین مدل 42CM06

• برند : لیدشاین (Leadshine) ساخت چین
• مدل : 42CM06
• طول : 47mm
• قطر شفت : : 5 میلیمتر
• ولتاژ: 2.25 ولت
• اندوکتانس: 1.6 میلی هانری
• اینرسی روتور: 0.09 کیلوگرم. سانتی متر مربع
• دمای کارکرد: 10- تا 50 درجه سانتیگراد
• لقی محوری: 0.08 میلیمتر
• دو فاز
• سایز فریم NEMA 17
• گشتاور نگهداری 0.6 نیوتن متر
• اندازه شفت 5 میلی متر
• دقت بالا، گرمایش موتور کم و لرزش کم

مقايسه

افزودن به علاقه مندی

دسته: استپ موتور

توضیحات
نظرات (0)

توضیحات

فهرست مطالب

استپ موتور دوفاز مدل 42CM06 برند LEADSHINE نوعی موتور الکتریکی چهار سیم است که به دلیل داشتن ویژگی های رقابتی به طور گسترده مورد تحسین قرار گرفته است . این استپ موتور به دلیل گشتاور بالا، کیفیت مطلوب، تولید صدا و لرزش کمتر، عملکرد دینامیکی خوب و قابلیت اطمینان در صنایع گوناگونی به کار گرفته می شوند.

استپ موتور 42CM06 با شدت جریان 2.5 آمپر کار می کند. دارای دقت حرکت بالا و زاویه گام 1.8درجه است و برای کابردهایی مانند چاپگرهای سه بعدی ، ماشین های حکاکی، تجهیزات ویدیوئی، ماشین آلات دیجیتال، سی ان سی کوچک و سایر تجهیزات اتوماتیک که به دقت و قدرت بالایی نیاز دارند مورد استفاده قرار می گیرد.

همچنین دارای سرعت بالا و مقاوم در برابر افزایش دما تا 50درجه سانتی گراد می باشد. اندازه طول موتور 40 میلی متر و وزن آن 0.4 کیلوگرم است.

گشتاور استپ موتور 42CM06 ، بالا و تا حدود 0.6 نیوتن متر است. همه این ویژگی ها باعث می شوند استپ موتور 42CM06 برای کاربردهایی که به قدرت بالا نیاز دارند، مناسب باشد.

قطر شفت موردنیاز برای استپ موتور 42CM06 ، شفت گرد 5 میلی متر است.

مشخصات محصول استپ موتور 42CM06

مدل	42CM06
طول	47mm
قطر شفت	5 میلیمتر
دقت	0.9 +/- درجه
اندوکتانس	1.6 میلی هانری
اینرسی روتور	0.09 کیلوگرم. سانتی متر مربع
دمای کارکرد	10- تا 50 درجه سانتیگراد
لقی محوری	0.08 میلیمتر
لقی شعاعی	0.02 میلیمتر
گارانتی	تضمین اصالت کالا
گشتاور	6 (kg.cm)
تعداد فاز	دو فاز
گام استپر موتور	1.8 درجه
جریان مصرفی استپر موتور (آمپر)	2.5 A
ابعاد فلنج استپر موتور	42 mm
تعداد سیم استپر موتور	4
نوع استپر موتور	ساده
وزن	0.4 kg

درایور مناسب برای استپ موتور 42CM06

برای راه اندازی استپ موتور 42CM06 به درایور مناسب نیاز دارید. در حال حاضر، درایور های مختلفی در بازار موجود است که هر کدام ویژگی ها و قابلیت های خاص خود را دارند. برای انتخاب درایور مناسب، می توانید نیاز های خاص خود را در نظر بگیرید.

DM322E

یک درایور دیجیتال همه کاره و دو فاز است. به دلیل توانایی خود در کنترل دقیق، گشتاور بالا و عملکرد روان پیشنهاد خوبی برای استپ موتور شما شناخته می شود. فناوری دیجیتال دوقطبی، کنترل و دقت بالاتری در مقایسه با درایورهای استپ موتور پله ای ارائه می دهد. و دارای ظرفیت جریان بالا تا حدود 5.6 آمپر است. این درایور 400 تا 12800 پله در هر دور را پشتیبانی می کند، که منجر به حرکت فوق العاده نرم و بی صدای موتور می شود. مناسب برای استپر موتور نما17 است. ولتاژ ورودی آن 12 تا 30 ولت است. همچنین می توان گفت دارای حفاظت در برابر اتصال کوتاه و ولتاژ بیش ازحد می باشد.

DM542E

یک درایور دوفاز، با طراحی ساده ساخت کشور چین می باشد که برای کنترل استپ موتورهای دوفاز و چهارفاز طراحی شده است. این درایور از الگوریتم کنترل پیشرفته و فناوی موج سینوسی خالص برای عملکرد روان و دقت بالا استفاده می کند. ولتاژ ورودی 18 تا 50 ولت و جریان خروجی آن 4.2 آمپر است. قابل اتصال به یک استپ موتور می باشد. همچنین از قابلیت های حفاظتی مثل حفاظت در برابر اضافه جریان، ولتاژ و گرمای بیش ازحد نیز برخوردار می باشد.

مشخصات فنی استپ موتور 42CM06

42CM06	:Model
NEMA 17	:Frame Size
2	:Phase
1.8°	:Step Angle
±0.9°	:Accuracy
47 mm	:Length
4	:Number of Wires
4.5N.m	:Holding Torque
2.5 A/Phase	:Phase Current
1.6 mH	:Inductance
0.09 kg-cm2	:Rotor Inertia
5 mm	:Shaft Size
Single	:Shaft Type
0.4 kg	:Weight
-10 – 50°C	:Operating Temperature
6K	:Temperature Rise (Max)
Max 0.02 mm with 450g load	:Radial Play
Max 0.08 mm with 900g load	:Axial Play

درباره برند LEADSHIEN

این شرکت از سال1997 تاسیس شده است و به عنوان یک تولید کننده و صادر کننده بزرگ استپ موتور و داریور در چین شناخته می شود. محصولات LEADSHINE در طیف گسترده از کاربرد ها، مورد استفاده قرار می گیرد. و به دلیل کیفیت بالا، قیمت مناسب و خدمات پس از فروش به یک انتخاب محبوب برای کاربران استپ موتور در سراسر جهان تبدیل شده است.

با اطمینان به فروشگاه سی ان سی صنعت و مراجعه به سایت cncsanat.com می توانید محصولات موردنیاز خود را به طور مستقیم و با حذف تمام واسطه ها، با ارائه خدمات پس از فروش تهیه کنید و تجربه ای لذت بخش را از یک خرید مطمئن، به دست آورید.
