اچ ام ای

By مهر ۱۹, ۱۳۹۶ No Comments

HMI مخفف عبارت (Human Machine Interface) است و به معنی واسط بین انسان و ماشین می‌باشد. از آن برای مانیتور کردن و مشاهده پارامترهای دستگاه‌های صنعتی مثل PLC و اینورتر، سرو و…. استفاده می‌شود. HMI در واقع یک مانیتور LCD است که می‌توان آن را برنامه‌ریزی کرد و همچنین به کمک آن می‌توان پارامترهای مختلف را تغییرداد و سیستم را کنترل کرد. در واقع HMI یک برنامه‌ی گرافیکی است که در آن کلیدها، نمایشگرها، عقربه‌ها و …. توسط اشکال گرافیکی ایجاد شده‌اند، در این برنامه با انتخاب هر المان گرافیکی (مثلا کلید) کد متناظر با آن از طریق پورت، سخت‌افزاری که برنامه برروی آن نصب شده به دستگاه مورد نظر ما ارسال می‌گردد.

به چه دلیل برای مانیتورینگ و کنترل خطوط تولید و دستگاه‌های صنعتی به جای کامپیوتر از HMI استفاده می‌گردد؟

تا چندی پیش برای امور فوق از کامپیوتر استفاده می‌کردند اما نرم افزارهای کامپیوتری آسیب پذیر هستند و هر از گاهی دچار ویروس می‌گردند که این امر باعث صدور فرامین اشتباه شده و میلیون‌ها دلار ضرر اقتصادی برای کمپانی‌های آمریکایی و اروپایی به همراه داشته است. لذا برای کنترل و مانیتورینگ دستگاه ویژه‌ای به نام HMI طراحی شد.

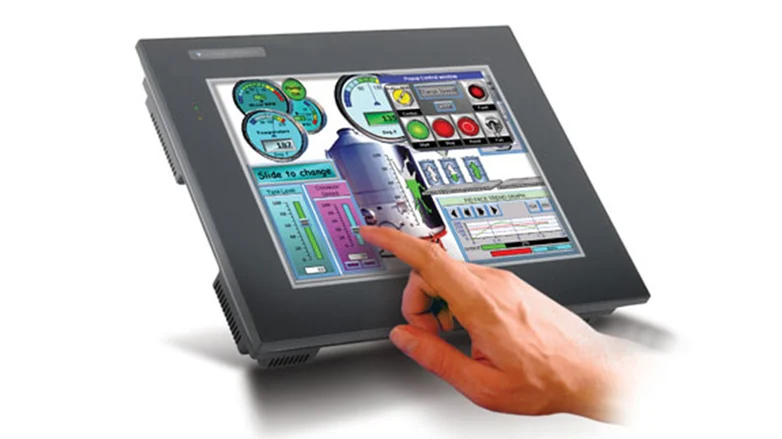

مشخصات کلی HMI

دارای صفحه تاچ اسکرین و LCD نوع TFT در مدل ۱۰ اینچ
ارتباط سریال از طریق دو پورت بصورت همزمان (RS-232,RS-485)
شبیه سازی (سیمولاتور) on-line/off line
پورت USB برای ارسال و دریافت برنامه
امکان ذخیره سازی اطلاعات بصورت record
قابلیت slave بودن در یک شبکه مانیتورینگ
دارای ماکرو جهت انجام محاسبات و اعمال منطقی
قابل اتصال به انواع PLC
قابل اتصال به اینورتر، سرو درایوو هر وسیله دارای پورت RS-485
قابلیت نمایش اطلاعات بصورت منحنی یا نمودار
توانایی نمایش انیمیشن
دارای RTC به منظور عملکرد در تاریخ و ساعت معین
